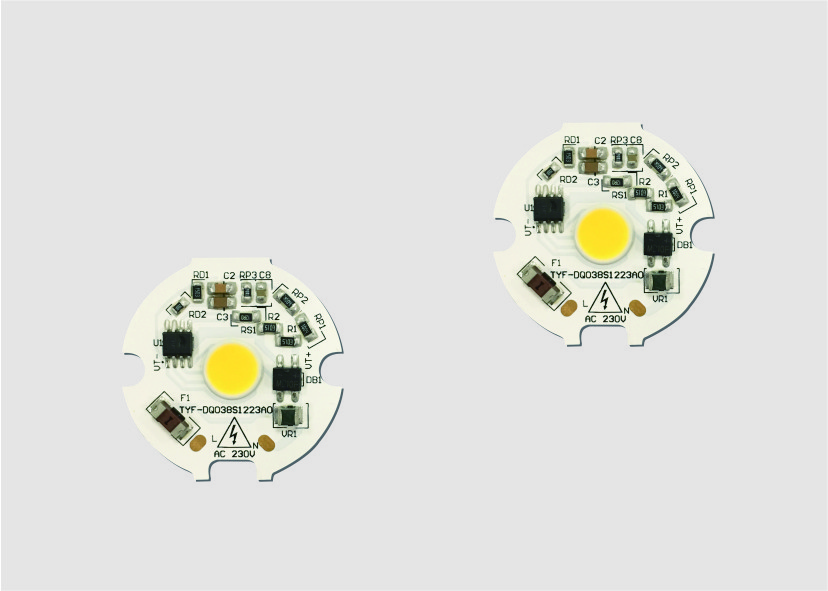

Espiga Driverless do módulo do diodo emissor de luz da ESPIGA da C.A. da microplaqueta 110/220V 20W do diodo emissor de luz de Bridgelux conduzida

Informação Básica
Lugar de origem: Shenzhen, China.
Marca: TYF
Certificação: CE CB UL ROHS
Número do modelo: D38
Quantidade de ordem mínima: negociação
Preço: Negotiable
Detalhes da embalagem: Box
Tempo de entrega: 15 dias úteis
Termos de pagamento: T/T, L/C, D/A, D/P
Habilidade da fonte: 10000
Informação detalhada
Realçar:

módulo conduzido driverless

,

Impermeável Módulo de LED


Descrição de produto

Detalhes:

Nome do artigo: Microplaqueta da ESPIGA da C.A. para para baixo a luz

Tipo de produto: Módulo da C.A.

Tensão: 220v

Lugar de origem: ShenZhen, China

Modelo: TYF DQ37

MOQ: 1 grupo



1. características do produto

  • Conecta diretamente à linha tensão da C.A.
  • Eficiência & fator de poder superior
  • Tempo da longa vida
  • BOM simples
  • Rosh complacente
  • Linha Voltage Regulation
  • Conjunto fácil
  • Produto sem chumbo

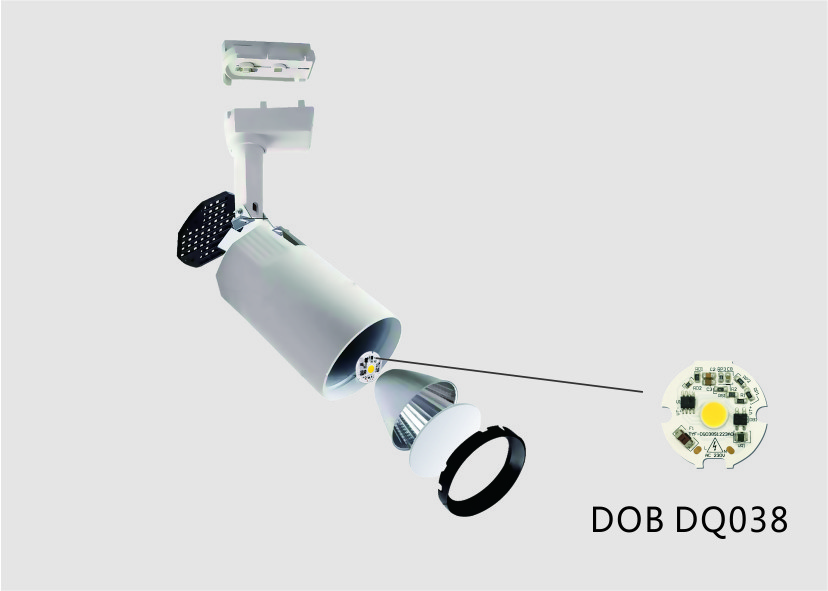

2. Aplicações:

Espiga Driverless do módulo do diodo emissor de luz da ESPIGA da C.A. da microplaqueta 110/220V 20W do diodo emissor de luz de Bridgelux conduzida 0



3. Tabela elétrica & ótica 2-1 das características (Ta=25℃)



ARTIGO SÍMBOLO UNIDADE Valor TÍPICO
Tensão de entrada Vin V 230
Corrente de entrada SE miliampère 42,35
Frequência de funcionamento F Hertz 50/60
Poder de entrada P W 9,431
Fator de poder PF % 0,969
Distorção de harmônico total THD % 21,6%
Escurecendo o tipo □ esperto do □ do ☑ DMX de DALI do □ do □ 0-10V do □ PWM do TRIAC do □ do RNA outro
Capacidade do impulso Contra Quilovolt 0,5
Força elétrica (C.A.) VE Quilovolt -
Funcionamento/temperatura de caso Ta/Tc 25/85
Parâmetros do diodo emissor de luz ESPIGA
Fluxo luminoso Φv Lm 1068,3
Eficiência luminosa ηv Lm/w 113,3
Temperatura de cor CCT K 4068
Índice de rendição de cor Ra/CRI % 82.3/75.4
Distribuição clara - - -
Ângulo de visão 2θ 1/2 Grau. -





4. Propriedades óticas

4,1 escaninhos da cromaticidade



TYF cumpre com o padrão do ANSI C78.377A para sua estrutura do escaninho da cromaticidade. Para cada quadrilátero do ANSI para a escala do CCT de 2700K a 6500K, TYF fornece 5 escaninhos e 3 escaninhos.



Tabela 4-1 5 escaninhos da etapa

Espiga Driverless do módulo do diodo emissor de luz da ESPIGA da C.A. da microplaqueta 110/220V 20W do diodo emissor de luz de Bridgelux conduzida 1



CCT Etapas CX CY a b teta
2700K 5 0,4578 0,4101 0,01350 0,00700 53,70
3000K 5 0,4338 0,403 0,01390 0,00680 53,22
3500K 5 0,4073 0,3917 0,01545 0,00690 54,00
4000K 5 0,3818 0,3797 0,01565 0,00670 53,72
5000K 5 0,3447 0,3553 0,01370 0,00590 59,62
5700K 5 0,3287 0,3417 0,01243 0,00533 59,09
6000K 5 0,3123 0,3282 0,01115 0,00475 58,57



Tabela 4-2 3 escaninhos da etapa

CCT Etapas CX CY a b teta
2700K 3 0,4578 0,4101 0,00810 0,00420 53,70
3000K 3 0,4338 0,403 0,00834 0,00408 53,22
3500K 3 0,4073 0,3917 0,00927 0,00414 54,00
4000K 3 0,3818 0,3797 0,00939 0,00402 53,72
5000K 3 0,3447 0,3553 0,00822 0,00354 59,62
5700K 3 0,3287 0,3417 0,00746 0,00320 59,09
6000K 3 0,3123 0,3282 0,00669 0,00285 58,57





4,2 curvas elétricas & óticas típicas



Figura poder relativo de 4-2-1 contra a tensão, Tum =25℃

Espiga Driverless do módulo do diodo emissor de luz da ESPIGA da C.A. da microplaqueta 110/220V 20W do diodo emissor de luz de Bridgelux conduzida 2

Figura fluxo luminoso relativo de 4-2-2 contra a tensão, Tum =25℃

Espiga Driverless do módulo do diodo emissor de luz da ESPIGA da C.A. da microplaqueta 110/220V 20W do diodo emissor de luz de Bridgelux conduzida 3



Figura teste padrão brilhante de 4-2-3, Tum =25℃

Espiga Driverless do módulo do diodo emissor de luz da ESPIGA da C.A. da microplaqueta 110/220V 20W do diodo emissor de luz de Bridgelux conduzida 4



5. especificações chaves/características especiais:



1. Conduza diretamente à linha tensão da C.A.: 120/230V, nenhuns motoristas de AC/DC

2. Com OTR, OVP, OCP, capacidade do impulso, 1000V

3. PF alto, certificações de CE/UL

4. Boa consistência da cor, CRI alto

5. Temperatura ambiental: -20-50℃, temperatura de caso: <70>

6. O tamanho pequeno, projeto flexível, tamanho do PWB, CCT, poder, pode ser personalizado de acordo com os desejos do cliente.

7. Time> da vida 30.000 horas



6. Empacotamento



TYF Opto. Produtos dos módulos do diodo emissor de luz, embalados na bandeja plástica, de acordo com o tamanho diferente, XX PCes cada bandeja plástica, segundo as indicações do seguinte. os produtos sem caixa plástica embalada em sacos plásticos de bolhas, a fim impedir a pressão exterior, escolhem o saco plástico de bolhas diferente, de acordo com o tamanho do produto em cada bloco XX de produtos, produto empacotado serão armazenados sob a forma da caixa e selados, segundo as indicações do seguinte.



1) xx módulo do diodo emissor de luz do PCS pela bandeja 4) Informação & embalagem da caixa

2)Pilha e gravação da bandeja, XX módulo do diodo emissor de luz

bandejas e bandejas adicionais cada um de 1 manequim acima de

caixa. Adicione o gel de silicone (1 cada) sobre a bandeja

3) Embalagem de selagem

Espiga Driverless do módulo do diodo emissor de luz da ESPIGA da C.A. da microplaqueta 110/220V 20W do diodo emissor de luz de Bridgelux conduzida 5
