Microplaqueta conduzida/multi da espiga da microplaqueta do poder superior não conduziu nenhum Mercury e o outro metal pesado prejudicial

Informação Básica
Lugar de origem: Shenzhen
Marca: TYF
Certificação: CE,RoHs
Número do modelo: Série branca ajustável
Quantidade de ordem mínima: negociação
Preço: Negotiable
Tempo de entrega: 3-5 dias
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 1.000.000 PCes/dia
Informação detalhada
Emitindo-se a cor: branco morno, branco natural, branco fresco Tipo: COB LED
Certificação: RoHS Aplicação: O diodo emissor de luz da ESPIGA cresce a lâmpada
Material da microplaqueta: Alumínio tensão: 220v/110V
Realçar:

espiga dimmable conduzida

,

Diodo emissor de luz branco da ESPIGA


Descrição de produto

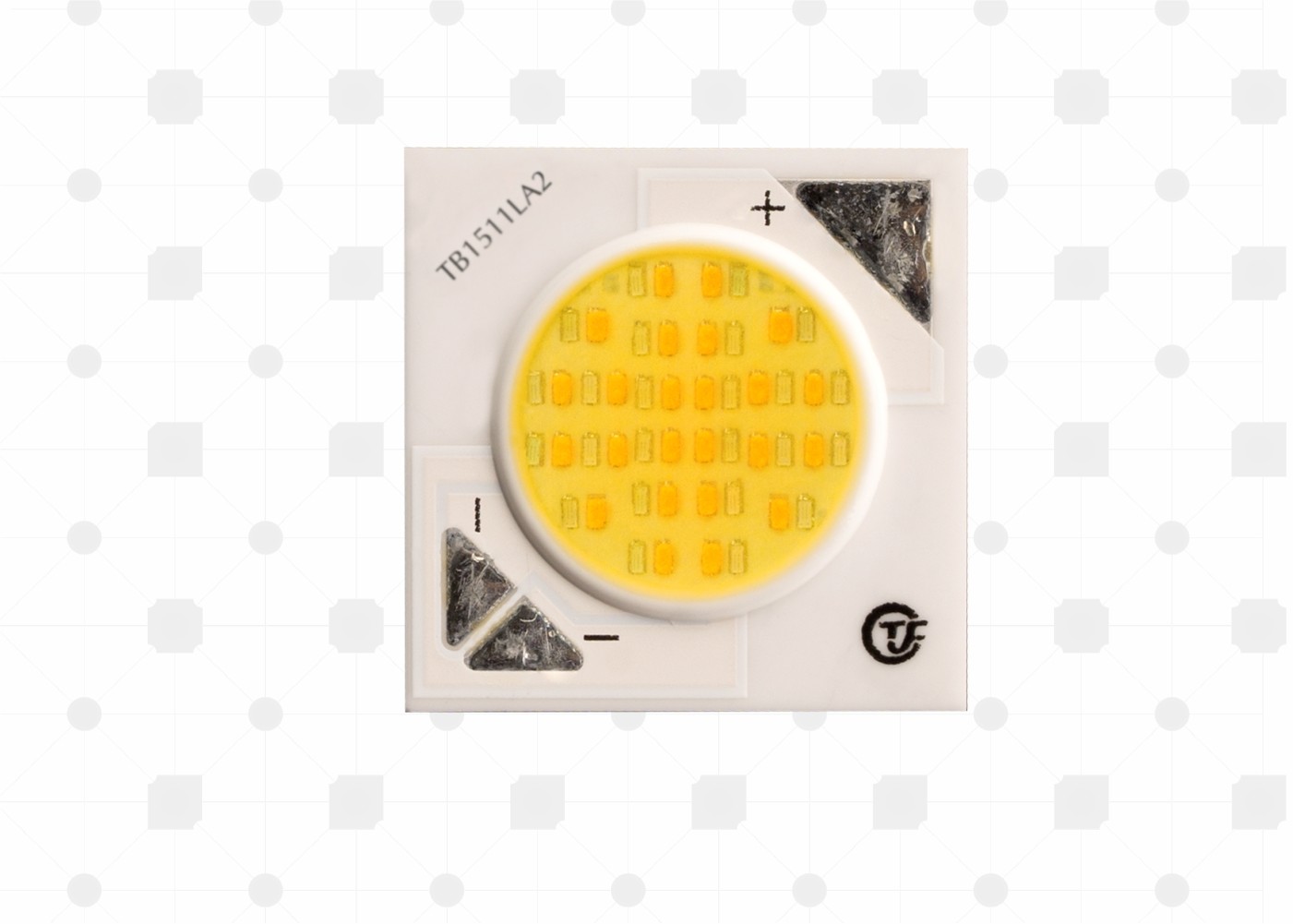

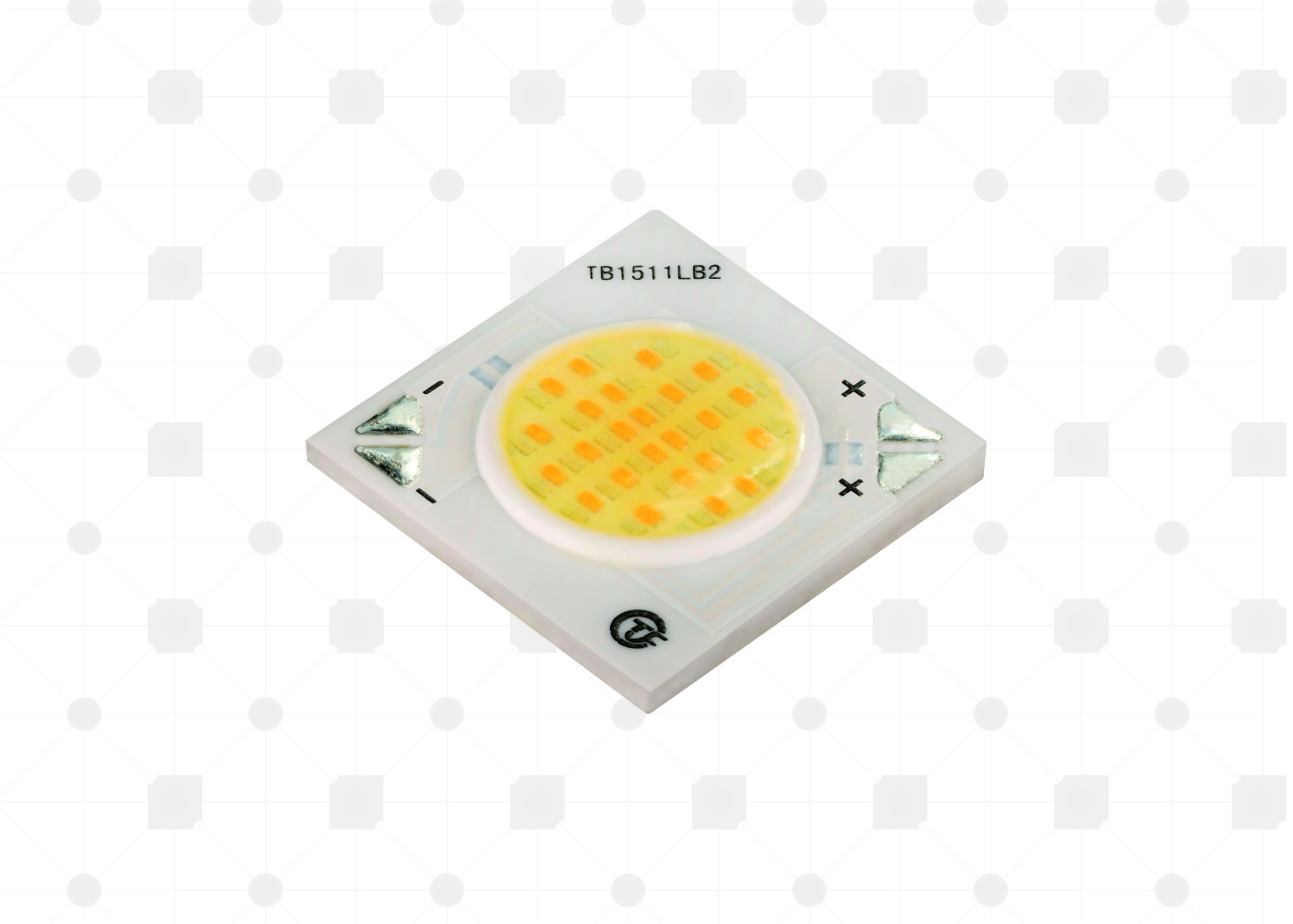

a espiga do poder superior conduziu, multi microplaqueta conduzida, ESPIGA branca ajustável



1, características

• Eficácia de 128 lm/W típicos para 3000K, 80CRI

• Fonte luminosa alta compacta de densidade de fluxo

• Uniforme, iluminação de alta qualidade

• Opções do CRI do mínimo 70, 80, e 90

• Trajeto do thermal de StreaCLined

• Estrutura binning da cor complacente da ENERGIA STAR®/ANSI com padrão de 2, 3 e 5 SDCM

• Mais energia eficiente do que incandescente, halogênio e lâmpadas fluorescentes

• Operação da C.C. da tensão de alta tensão ou baixa

• Série do produto e logotipo da empresa na parte dianteira

• RoHS complacente



2, nomenclatura de produto



A designação da número da peça para disposições do diodo emissor de luz da série de TYF ML é explicada como segue:



Microplaqueta conduzida/multi da espiga da microplaqueta do poder superior não conduziu nenhum Mercury e o outro metal pesado prejudicial 0

3, avaliações máximas



Carcaça Número da peça Típico Nominal CRI Mínimo Fluxo pulsado típico (lm) Tensão típica
(v)
Nominal
Atual
(miliampère)
Mínimo
Eficácia
(lm/W)
Típico
Eficácia
(lm/W)
Cerâmico TB15110802D5 8 3000 90 590 632 25 320 75 80
6000 90 760 815 100 105
TB15111202D5 30&60E*9 12 3000 90 860 912 36 320 75 80
6000 90 1100 1156 100 105
TB18141204D5 30&60E*9 24 3000 90 1770 1824 36 640 75 80
6000 90 2200 2247 100 105
TB24211206D5 36 3000 90 2690 2736 36 960 75 80
6000 90 3330 3370 100 105



4, aplicações:



Microplaqueta conduzida/multi da espiga da microplaqueta do poder superior não conduziu nenhum Mercury e o outro metal pesado prejudicial 1



5. Propriedades óticas

5,1 informação de Binning da cor


Figura 1: Gráfico de escaninhos do teste no espaço de cor xy (condições de teste pulsadas, Tj = 25°C)



Microplaqueta conduzida/multi da espiga da microplaqueta do poder superior não conduziu nenhum Mercury e o outro metal pesado prejudicial 2

CIE1931-x



Tabela 38: 2-Step a 5 definições do escaninho da cor da elipse do macadame da etapa para a escala do núcleo da espiga de TYF



Nominal

CCT

Ponto central LINHA CENTRAL PRINCIPAL (a, b)

Elipse







Anjo da rotação, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1































































6, avaliações máximas absolutas


6,1 tabela 39: Avaliações máximas


Microplaqueta conduzida/multi da espiga da microplaqueta do poder superior não conduziu nenhum Mercury e o outro metal pesado prejudicial 3

Notas para a tabela 39:

  • Conduzido as disposições em uma manutenção mais alta do lúmen das correntes contudo pode ser reduzido.
  • A corrente apropriada que derating deve ser observada para manter a temperatura de junção abaixo do máximo
  • A operação pulsada com uma corrente de movimentação máxima igual ao pico indicado pulsou corrente dianteira é aceitável se o tempo ligado do pulso é ≤1ms pelo ciclo e o ciclo de dever é ≤10%
  • Os diodos luminescentes não são projetados ser conduzidos na tensão reversa e não produzirão a luz sob esta circunstância. Avaliação máxima fornecida para a referência somente.



7, dimensão mecânica



Microplaqueta conduzida/multi da espiga da microplaqueta do poder superior não conduziu nenhum Mercury e o outro metal pesado prejudicial 4



Notas: 1. Toda a tolerância da dimensão é ±0.2mm salvo disposição em contrário. 2. ponto da medida do Tc no cátodo



8, CUIDADO



CONDIÇÃO DE SOLDA RECOMENDADA

Para a solda do manual. Use por favor a solda sem chumbo e a solda será executada usando um bocado de solda na

a temperatura mais baixa do que 350C, e será terminada dentro de 3,5 segundos para uma terra. Nenhuma força externo será aplicada

à peça da resina quando soldar for executada. O processo seguinte de solda deve ser realizado depois que o produto tem

retorne à temperatura ambiental. CUIDADO: CONTROLE DE TEMPERATURA



Microplaqueta conduzida/multi da espiga da microplaqueta do poder superior não conduziu nenhum Mercury e o outro metal pesado prejudicial 5



9, empacotamento e rotulagem



Embalagem e rotulagem do produto



Microplaqueta conduzida/multi da espiga da microplaqueta do poder superior não conduziu nenhum Mercury e o outro metal pesado prejudicial 6
