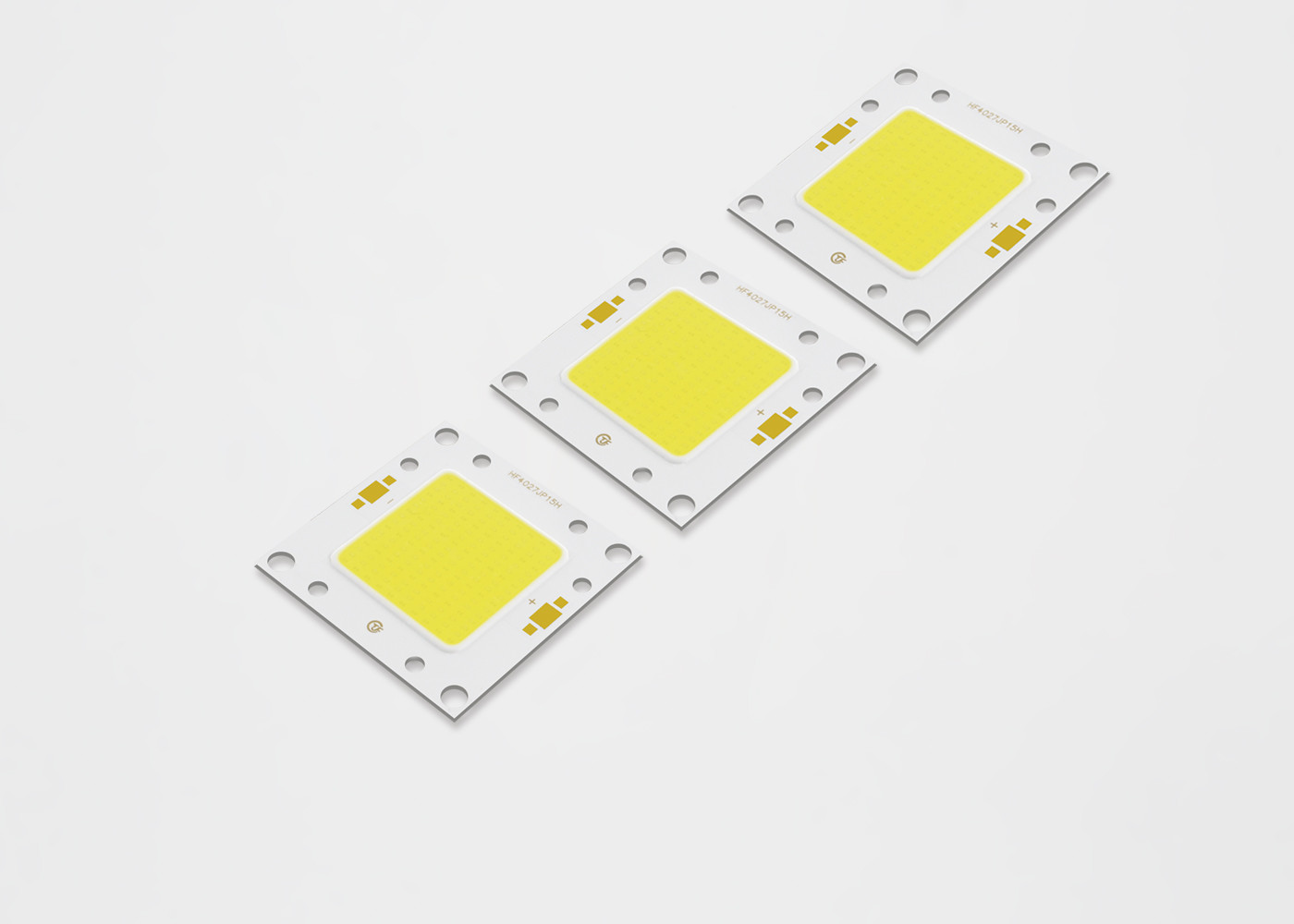

A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux

A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux
A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux

Imagem Grande :  A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux

Detalhes do produto:
Lugar de origem: Shenzhen
Marca: TYF
Certificação: CE,RoHs, LM80
Número do modelo: HF4027JX15C8
Condições de Pagamento e Envio:
Quantidade de ordem mínima: negociação
Preço: Negotiable
Tempo de entrega: 5-7 Dias
Termos de pagamento: D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 1.000.000 PCes/dia

A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux

descrição
Certificação: RoHS Tipo: COB LED
Emitindo-se a cor: branco morno, branco natural, branco fresco Garantia: 5 anos
Aplicação: LED cresce a luz Tempo: 50000 Horas
Realçar:

high power cob

,

cob led module

ESPIGA exterior 50W LM80 do diodo emissor de luz da ESPIGA HF4027JX15C8 50W Bridgelux da microplaqueta de aleta 5 anos de alta qualidade da garantia garantido



A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux 0

• Eficácia de 130 lm/W típicos para 3000K, 80CRI

• Fonte luminosa alta compacta de densidade de fluxo

• Uniforme, iluminação de alta qualidade

• Opções do CRI do mínimo 70, 80, e 90

• Trajeto do thermal de StreaCLined

• Cor complacente da ENERGIA STAR®/ANSI que binning

  estrutura com padrão de 2, 3 e 5 SDCM

• Mais energia eficiente do que incandescente, halogênio

  e lâmpadas fluorescentes

• Operação da C.C. da tensão de alta tensão ou baixa

• Série do produto e logotipo da empresa na parte dianteira

• RoHS complacente



A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux 1



A designação da número da peça para disposições do diodo emissor de luz da série de TYF ML é explicada como segue:



A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux 2

A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux 3


ARTIGO NÃO. P (W) CCT (K) CRI MINUTO (lm)



Max (lm)

TENSÃO (V) CORRENTE (miliampère) (lm/W)
HF40251006PB 30 3000 K 70 3186 3540 29,8 960 118
HF40251006PB 30 3500 K 70 3267 3630 29,8 960 121
HF40251006PB 30 4000 K 70 3321 3690 29,8 960 123
HF40251006PB 30 5000 K 70 3375 3750 29,8 960 125
HF40251006PB 30 5700 K 70 3429 3810 29,8 960 127
HF40251006PB 30 6500 K 70 3375 3750 29,8 960 125
HF40251006PB 30 3000 K 80 2916 3240 29,8 960 108
HF40251006PB 30 3500 K 80 2997 3330 29,8 960 111
HF40251006PB 30 4000 K 80 3051 3390 29,8 960 113
HF40251006PB 30 5000 K 80 3105 3450 29,8 960 115
HF40251006PB 30 5700 K 80 3159 3510 29,8 960 117
HF40251006PB 30 6500 K 80 3105 3450 29,8 960 115
HF40251010PB 50 3000 K 70 5220 5800 29,8 1600 116
HF40251010PB 50 3500 K 70 5355 5950 29,8 1600 119
HF40251010PB 50 4000 K 70 5445 6050 29,8 1600 121
HF40251010PB 50 5000 K 70 5535 6150 29,8 1600 123
HF40251010PB 50 5700 K 70 5625 6250 29,8 1600 125
HF40251010PB 50 6500 K 70 5535 6150 29,8 1600 123
HF40251010PB 50 3000 K 80 4770 5300 29,8 1600 106
HF40251010PB 50 3500 K 80 4905 5450 29,8 1600 109
HF40251010PB 50 4000 K 80 4995 5550 29,8 1600 111
HF40251010PB 50 5000 K 80 5085 5650 29,8 1600 113
HF40251010PB 50 5700 K 80 5175 5750 29,8 1600 115
HF40251010PB 50 6500 K 80 5085 5650 29,8 1600 113



A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux 4



A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux 5



A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux 6

5,1 informação de Binning da cor


Figura 1: Gráfico de escaninhos do teste no espaço de cor xy (condições de teste pulsadas, Tj = 25°C)



A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux 7

CIE1931-x



Tabela 38: 2-Step a 5 definições do escaninho da cor da elipse do macadame da etapa para a escala do núcleo da espiga de TYF



Nominal

CCT

Ponto central LINHA CENTRAL PRINCIPAL (a, b)

Elipse







Anjo da rotação, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1





































































A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux 8


6,1 tabela 39: Avaliações máximas


A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux 9

Notas para a tabela 39:

  • Conduzido as disposições em uma manutenção mais alta do lúmen das correntes contudo pode ser reduzido.
  • A corrente apropriada que derating deve ser observada para manter a temperatura de junção abaixo do máximo
  • A operação pulsada com uma corrente de movimentação máxima igual ao pico indicado pulsou corrente dianteira é aceitável se o tempo ligado do pulso é ≤1ms pelo ciclo e o ciclo de dever é ≤10%
  • Os diodos luminescentes não são projetados ser conduzidos na tensão reversa e não produzirão a luz sob esta circunstância. Avaliação máxima fornecida para a referência somente.



A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux 10



A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux 11



Notas: 1. Toda a tolerância da dimensão é ±0.2mm salvo disposição em contrário. 2. ponto da medida do Tc no cátodo



A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux 12



CONDIÇÃO DE SOLDA RECOMENDADA

Para a solda do manual. Use por favor a solda sem chumbo e a solda será executada usando um bocado de solda na

a temperatura mais baixa do que 350C, e será terminada dentro de 3,5 segundos para uma terra. Nenhuma força externo será aplicada

à peça da resina quando soldar for executada. O processo seguinte de solda deve ser realizado depois que o produto tem

retorne à temperatura ambiental. CUIDADO: CONTROLE DE TEMPERATURA



A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux 13



9, empacotamento e rotulagem



Embalagem e rotulagem do produto



A espiga do poder superior da microplaqueta de aleta conduziu HF4027JX15C8 o uso exterior 50W Bridgelux 14
