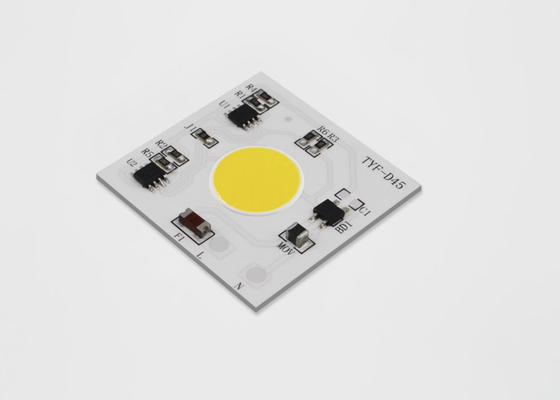

A espiga Driverless da ESPIGA 110v 220v da C.A. do módulo do diodo emissor de luz de Epistar 20w 30w 6000K conduziu a microplaqueta para Downlights

Informação Básica
Lugar de origem: China
Marca: TYF
Certificação: CE ROHS CB UL
Número do modelo: D4545
Quantidade de ordem mínima: negociação
Preço: Negotiable
Tempo de entrega: 15 dias úteis
Termos de pagamento: L/C, D/A, D/P, T/T
Habilidade da fonte: 10000
Informação detalhada
Número do modelo: TYF D4545 número da peça: D4545L1223E0D230583
Dimensão: 45*45mm tensão: 230v
Potência: 30w CCT: 6000k
CRI: 80 PF: > 0.90
Realçar:

Módulo de LED de alta potência

,

Impermeável Módulo de LED


Descrição de produto

Detalhes:

Nome do artigo: Cintilação da microplaqueta da ESPIGA da C.A. baixa

Tipo de produto: Módulo da C.A.

Tensão: 110V/220v

Lugar de origem: ShenZhen, China

Modelo: TYF D4545

MOQ: 1 grupo



1. Características do produto

  • Conecta diretamente à linha tensão da C.A.
  • Eficiência & fator de poder superior
  • Tempo da longa vida
  • BOM simples
  • Rosh complacente
  • Linha Voltage Regulation
  • Conjunto fácil
  • Produto sem chumbo



2. Aplicações:

A espiga Driverless da ESPIGA 110v 220v da C.A. do módulo do diodo emissor de luz de Epistar 20w 30w 6000K conduziu a microplaqueta para Downlights 0



3. Tabela elétrica & ótica 2-1 das características (Ta=25℃)

ARTIGO SÍMBOLO UNIDADE Valor TÍPICO
Tensão de entrada Vin V 230
Corrente de entrada SE miliampère 135,7
Frequência de funcionamento F Hertz 50/60
Poder de entrada P W 31,06
Fator de poder PF % 0,996
Distorção de harmônico total THD % 12,8%
Escurecendo o tipo □ esperto do □ do □ DMX de DALI do □ do □ 0-10V do □ PWM do TRIAC do □ de ■NA outro
Capacidade do impulso Contra Quilovolt 1
Força elétrica (C.A.) VE Quilovolt 4
Funcionamento/temperatura de caso Ta/Tc 25/85
Parâmetros do diodo emissor de luz ESPIGA
Fluxo luminoso Φv Lm 3092,3
Eficiência luminosa ηv Lm/w 99,54
Temperatura de cor CCT K 3032
Índice de rendição de cor Ra/CRI % 84.2/79.1
Distribuição clara - -
Ângulo de visão 2θ 1/2 Grau. -





4. Propriedades óticas

4,1 escaninhos da cromaticidade



TYF cumpre com o padrão do ANSI C78.377A para sua estrutura do escaninho da cromaticidade. Para cada quadrilátero do ANSI para a escala do CCT de 2700K a 6500K, TYF fornece 5 escaninhos e 3 escaninhos.



Tabela 4-1 5 escaninhos da etapa

A espiga Driverless da ESPIGA 110v 220v da C.A. do módulo do diodo emissor de luz de Epistar 20w 30w 6000K conduziu a microplaqueta para Downlights 1



CCT Etapas CX CY a b teta
2700K 5 0,4578 0,4101 0,01350 0,00700 53,70
3000K 5 0,4338 0,403 0,01390 0,00680 53,22
3500K 5 0,4073 0,3917 0,01545 0,00690 54,00
4000K 5 0,3818 0,3797 0,01565 0,00670 53,72
5000K 5 0,3447 0,3553 0,01370 0,00590 59,62
5700K 5 0,3287 0,3417 0,01243 0,00533 59,09
6000K 5 0,3123 0,3282 0,01115 0,00475 58,57



Tabela 4-2 3 escaninhos da etapa

CCT Etapas CX CY a b teta
2700K 3 0,4578 0,4101 0,00810 0,00420 53,70
3000K 3 0,4338 0,403 0,00834 0,00408 53,22
3500K 3 0,4073 0,3917 0,00927 0,00414 54,00
4000K 3 0,3818 0,3797 0,00939 0,00402 53,72
5000K 3 0,3447 0,3553 0,00822 0,00354 59,62
5700K 3 0,3287 0,3417 0,00746 0,00320 59,09
6000K 3 0,3123 0,3282 0,00669 0,00285 58,57





4,2 curvas elétricas & óticas típicas



Figura poder relativo de 4-2-1 contra a tensão, Tum =25℃

A espiga Driverless da ESPIGA 110v 220v da C.A. do módulo do diodo emissor de luz de Epistar 20w 30w 6000K conduziu a microplaqueta para Downlights 2

Figura fluxo luminoso relativo de 4-2-2 contra a tensão, Tum =25℃

A espiga Driverless da ESPIGA 110v 220v da C.A. do módulo do diodo emissor de luz de Epistar 20w 30w 6000K conduziu a microplaqueta para Downlights 3



Figura teste padrão brilhante de 4-2-3, Tum =25℃

A espiga Driverless da ESPIGA 110v 220v da C.A. do módulo do diodo emissor de luz de Epistar 20w 30w 6000K conduziu a microplaqueta para Downlights 4



5. especificações chaves/características especiais:



1. Conduza diretamente à linha tensão da C.A.: 120/230V, nenhuns motoristas de AC/DC

2. Com OTR, OVP, OCP, capacidade do impulso, 1000V

3. PF alto, certificações de CE/UL

4. Boa consistência da cor, CRI alto

5. Temperatura ambiental: -20-50℃, temperatura de caso: <70>

6. O tamanho pequeno, projeto flexível, tamanho do PWB, CCT, poder, pode ser personalizado de acordo com os desejos do cliente.

7. Time> da vida 30.000 horas



6. Empacotamento



TYF Opto. Produtos dos módulos do diodo emissor de luz, embalados na bandeja plástica, de acordo com o tamanho diferente, XX PCes cada bandeja plástica, segundo as indicações do seguinte. os produtos sem caixa plástica embalada em sacos plásticos de bolhas, a fim impedir a pressão exterior, escolhem o saco plástico de bolhas diferente, de acordo com o tamanho do produto em cada bloco XX de produtos, produto empacotado serão armazenados sob a forma da caixa e selados, segundo as indicações do seguinte.



1) xx módulo do diodo emissor de luz do PCS pela bandeja 4) Informação & embalagem da caixa

2)Pilha e gravação da bandeja, XX módulo do diodo emissor de luz

bandejas e bandejas adicionais cada um de 1 manequim acima de

caixa. Adicione o gel de silicone (1 cada) sobre a bandeja

3) Embalagem de selagem

A espiga Driverless da ESPIGA 110v 220v da C.A. do módulo do diodo emissor de luz de Epistar 20w 30w 6000K conduziu a microplaqueta para Downlights 5
