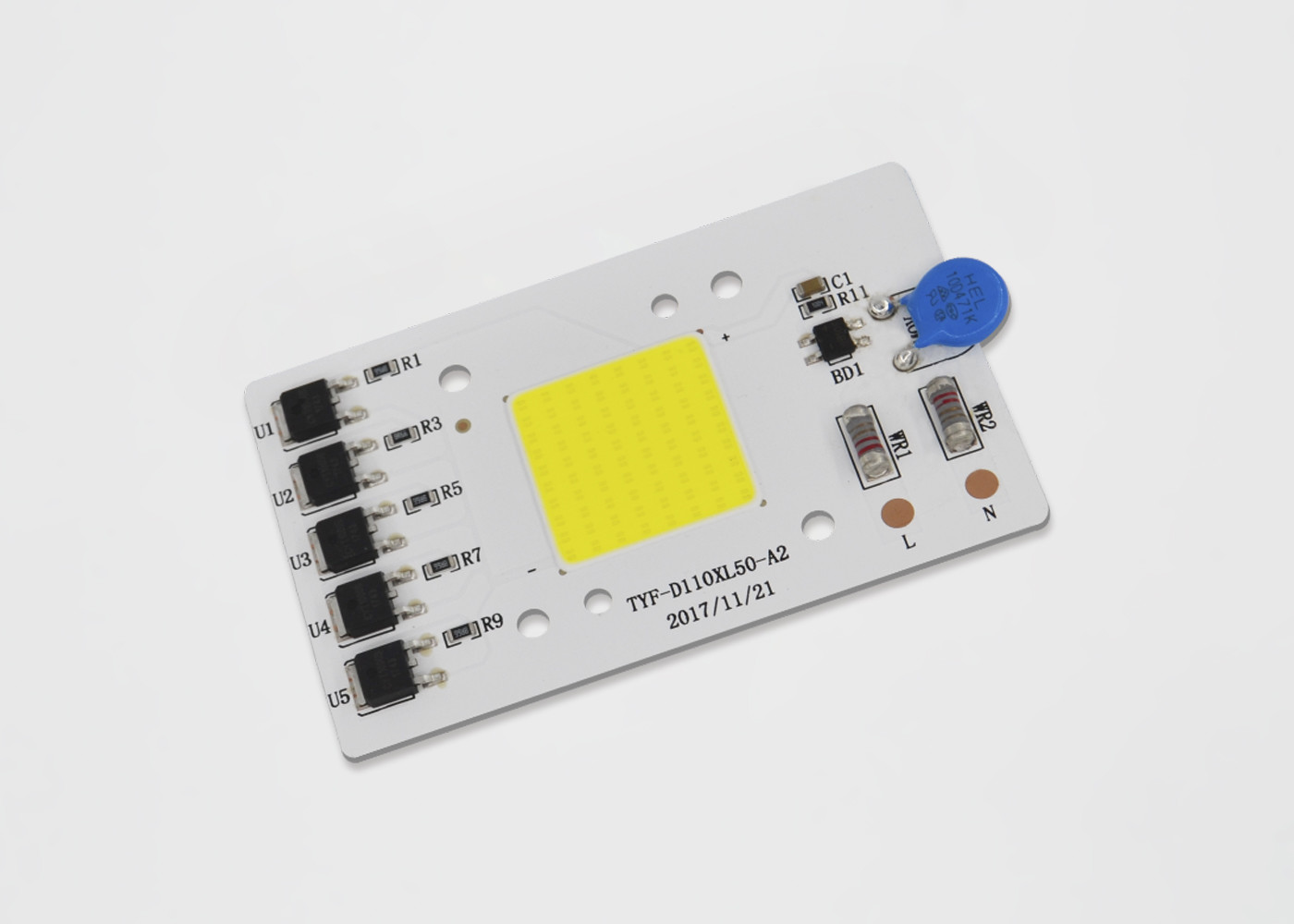

O dob da C.A. 110V 220V conduziu a microplaqueta 10W 20W 30W 50W da espiga para a luz de rua conduzida projetor conduzida 6000k

O dob da C.A. 110V 220V conduziu a microplaqueta 10W 20W 30W 50W da espiga para a luz de rua conduzida projetor conduzida 6000k
O dob da C.A. 110V 220V conduziu a microplaqueta 10W 20W 30W 50W da espiga para a luz de rua conduzida projetor conduzida 6000k

Imagem Grande :  O dob da C.A. 110V 220V conduziu a microplaqueta 10W 20W 30W 50W da espiga para a luz de rua conduzida projetor conduzida 6000k

Detalhes do produto:
Lugar de origem: China
Marca: TYF
Certificação: CE CB ROHS
Número do modelo: D5284
Condições de Pagamento e Envio:
Quantidade de ordem mínima: negociação
Preço: Negotiable
Detalhes da embalagem: caixa do papel de embalagem
Tempo de entrega: 20 dias úteis
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union
Habilidade da fonte: 10.000 peças por mês

O dob da C.A. 110V 220V conduziu a microplaqueta 10W 20W 30W 50W da espiga para a luz de rua conduzida projetor conduzida 6000k

descrição
modelo: TYF D5284 número da peça: D5284C2023E0DA30582
Não ofuscante: 52*84mm tensão: 220/230V
Potência: 50W CCT: 6000k
PF: > 0,9 THD: 35%
Escurecimento: Não
Realçar:

módulo conduzido driverless

,

Módulo de LED de alta potência

1. Detalhes:

Nome do artigo: Módulo da ESPIGA da C.A. para lâmpadas exteriores conduzidas

Tipo de produto: Módulo da C.A.

Tensão: 110V/220v

Lugar de origem: ShenZhen, China

Modelo: TYF D5284

MOQ: 100 partes



1,1 características do produto

  • Conecta diretamente à linha tensão da C.A.
  • Eficiência & fator de poder superior
  • Tempo da longa vida
  • BOM simples
  • Rosh complacente
  • Linha Voltage Regulation
  • Conjunto fácil

2. Aplicações:





3. Tabela elétrica & ótica 2-1 das características (Ta=25℃)

ARTIGO SÍMBOLO UNIDADE Valor TÍPICO
Tensão de entrada Vin V 230
Corrente de entrada SE miliampère 236,2
Frequência de funcionamento F Hertz 50/60
Poder de entrada P W 49,49
Fator de poder PF % 0,911
Distorção de harmônico total THD % 45,7%
Escurecendo o tipo □ esperto do □ do □ DMX de DALI do □ do □ 0-10V do □ PWM do TRIAC do □ do RNA outro
Capacidade do impulso Contra Quilovolt 1
Força elétrica (C.A.) VE Quilovolt 1,5
Funcionamento/temperatura de caso Ta/Tc 25/85
Parâmetros do diodo emissor de luz ESPIGA
Fluxo luminoso Φv Lm 4680,9
Eficiência luminosa ηv Lm/w 94,57
Temperatura de cor CCT K 6381
Índice de rendição de cor Ra/CRI % 70.2/59.0
Distribuição clara - -
Ângulo de visão 2θ 1/2 Grau. -



3,1 tabela 2-4 das avaliações máximas absolutas (Ta=25℃)



ARTIGO SÍMBOLO UNIDADE Valor
Dissipação de poder Paládio W 52,5
Corrente da C.A. (RMS) SE miliampère 248,5
Tensão AC (RMS) Vin V 220~240
Temperatura de junção do diodo emissor de luz Tj-diodo emissor de luz 120
Temperatura de junção de IC Tj-IC 150
Parte superior da temperatura IC de IC Tp 100
Resistência térmica do diodo emissor de luz (junção/ponto de solda) Rthj-s ℃/W 20
Resistência térmica de IC (junção/ponto de solda) Rthj-s ℃/W 40
Temperatura de funcionamento A -20~+85
Temperatura de armazenamento Ts -40~+100
Sensibilidade do ESD (HBM) Vesd Quilovolt ±2
Temperatura de solda (Reflow) Tsld -
Temperatura de solda (mão) Tsld 350 3S



4. Propriedades óticas



4,1 escaninhos da cromaticidade



TYF cumpre com o padrão do ANSI C78.377A para sua estrutura do escaninho da cromaticidade. Para cada quadrilátero do ANSI para a escala do CCT de 2700K a 6500K, TYF fornece 5 escaninhos e 3 escaninhos.



Figura escaninho da cromaticidade de 4-1-1

O dob da C.A. 110V 220V conduziu a microplaqueta 10W 20W 30W 50W da espiga para a luz de rua conduzida projetor conduzida 6000k 0



Tabela 4-1-2 5 escaninhos da etapa

CCT Etapas CX CY a b teta
2700K 5 0,4578 0,4101 0,01350 0,00700 53,70
3000K 5 0,4338 0,403 0,01390 0,00680 53,22
3500K 5 0,4073 0,3917 0,01545 0,00690 54,00
4000K 5 0,3818 0,3797 0,01565 0,00670 53,72
5000K 5 0,3447 0,3553 0,01370 0,00590 59,62
5700K 5 0,3287 0,3417 0,01243 0,00533 59,09
6000K 5 0,3123 0,3282 0,01115 0,00475 58,57



Tabela 4--1-3 escaninhos 3step

CCT Etapas CX CY a b teta
2700K 3 0,4578 0,4101 0,00810 0,00420 53,70
3000K 3 0,4338 0,403 0,00834 0,00408 53,22
3500K 3 0,4073 0,3917 0,00927 0,00414 54,00
4000K 3 0,3818 0,3797 0,00939 0,00402 53,72
5000K 3 0,3447 0,3553 0,00822 0,00354 59,62
5700K 3 0,3287 0,3417 0,00746 0,00320 59,09
6000K 3 0,3123 0,3282 0,00669 0,00285 58,57



4,2 curvas elétricas & óticas típicas

Figura poder relativo de 4-2-1 contra a tensão, Tum =25℃

O dob da C.A. 110V 220V conduziu a microplaqueta 10W 20W 30W 50W da espiga para a luz de rua conduzida projetor conduzida 6000k 1



Figura fluxo luminoso relativo de 4-2-2 contra a tensão, Tum =25℃

O dob da C.A. 110V 220V conduziu a microplaqueta 10W 20W 30W 50W da espiga para a luz de rua conduzida projetor conduzida 6000k 2



Figura teste padrão brilhante de 4-2-3, Tum =25℃

O dob da C.A. 110V 220V conduziu a microplaqueta 10W 20W 30W 50W da espiga para a luz de rua conduzida projetor conduzida 6000k 3















































5. especificações chaves/características especiais:



1. Conduza diretamente à linha tensão da C.A.: 120/230V, nenhuns motoristas de AC/DC

2. Com OTR, OVP, OCP, capacidade do impulso, 1000V

3. PF alto, certificações de CE/UL

4. Boa consistência da cor, CRI alto

5. Temperatura ambiental: -20-50℃, temperatura de caso: <70>

6. O tamanho pequeno, projeto flexível, tamanho do PWB, CCT, poder, pode ser personalizado de acordo com os desejos do cliente.

7. Time> da vida 30.000 horas



6. Empacotamento



TYF Opto. Produtos dos módulos do diodo emissor de luz, embalados na bandeja plástica, de acordo com o tamanho diferente, XX PCes cada bandeja plástica, segundo as indicações do seguinte. os produtos sem caixa plástica embalada em sacos plásticos de bolhas, a fim impedir a pressão exterior, escolhem o saco plástico de bolhas diferente, de acordo com o tamanho do produto em cada bloco XX de produtos, produto empacotado serão armazenados sob a forma da caixa e selados, segundo as indicações do seguinte.



1) xx módulo do diodo emissor de luz do PCS pela bandeja 4) Informação & embalagem da caixa

2)Pilha e gravação da bandeja, XX módulo do diodo emissor de luz

bandejas e bandejas adicionais cada um de 1 manequim acima de

caixa. Adicione o gel de silicone (1 cada) sobre a bandeja

3) Embalagem de selagem

O dob da C.A. 110V 220V conduziu a microplaqueta 10W 20W 30W 50W da espiga para a luz de rua conduzida projetor conduzida 6000k 4
