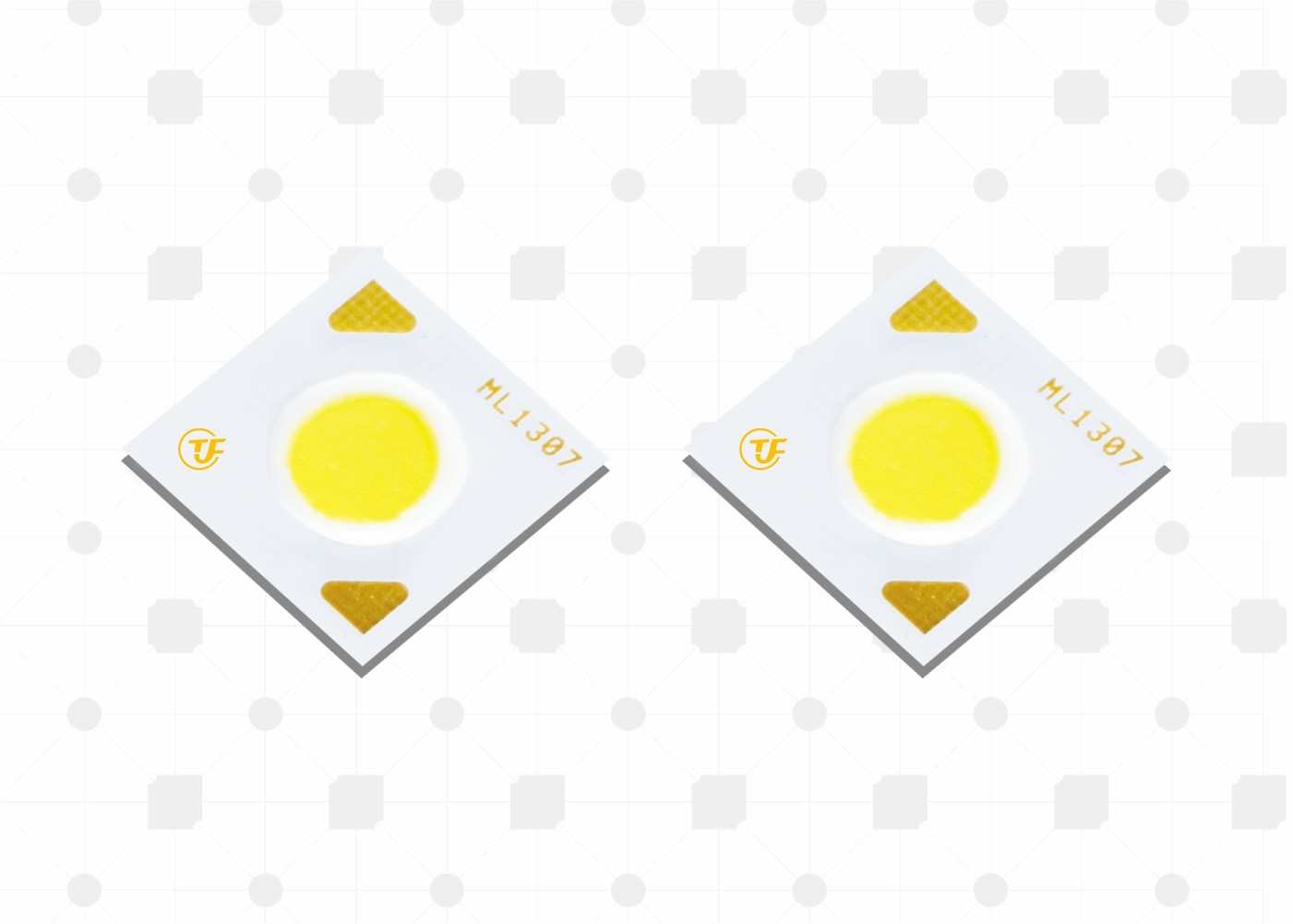

O tamanho alto Bridgelux da ESPIGA CREECXB da eficácia lasca 160lm/w ML1307 5 anos de garantia

High efficacy COB CREECXB size Bridgelux chips 160lm/w ML1307 5 yeras warranty

Informação Básica

Lugar de origem:	Shenzhen, China.
Marca:	TYF
Certificação:	LM80 RoHS RG1 IEC
Número do modelo:	CR13070304P4

Quantidade de ordem mínima:	negociação
Preço:	Negociável
Detalhes da embalagem:	10000pcs pela caixa
Tempo de entrega:	3-7 dias úteis
Termos de pagamento:	L/C, T/T, Paypal
Habilidade da fonte:	1000000 PCes pela semana

Melhor preço contacto

Informação detalhada

Destacar:

a espiga conduziu a microplaqueta

Microplaquetas da luz do diodo emissor de luz

Descrição de produto

O tamanho alto Bridgelux da ESPIGA CREECXB da eficácia lasca 160lm/w ML1307 5 anos de garantia 0

• Eficácia de >130 lm/W típico para 6000K, 70CRI (PB)

• Eficácia de 140 lm/W típicos para 6000K, 70CRI (P6)

• A base de cobre, condutibilidade térmica é 122-176W/(m·K) • Emitindo-se o diâmetro contra a pressão 80kg
• Mínimo 70, 80 opções do CRI
• Cor complacente da ENERGIA STAR®/ANSI que binning
estrutura com padrão de 3 e 5 SDCM
• Mais energia eficiente do que incandescente, halogênio
e lâmpadas fluorescentes
• Série do produto e logotipo da empresa na parte dianteira • RoHS complacente

2 vantagens
• Estabilidade alta para a aplicação exterior
• Resistência térmica significativamente reduzida e
temperatura de funcionamento aumentada
• Uniforme, luz branca consistente • Abaixe custos de operação • Fácil de usar com os detectores da luz do dia e de movimento a
permita a economia de energia aumentada
• Custo de manutenção reduzido • A favor do meio ambiente, nenhuma edição da eliminação

O tamanho alto Bridgelux da ESPIGA CREECXB da eficácia lasca 160lm/w ML1307 5 anos de garantia 1

A designação da número da peça para disposições especiais do diodo emissor de luz da série de TYF é explicada como segue:

O tamanho alto Bridgelux da ESPIGA CREECXB da eficácia lasca 160lm/w ML1307 5 anos de garantia 2

O tamanho alto Bridgelux da ESPIGA CREECXB da eficácia lasca 160lm/w ML1307 5 anos de garantia 3

Número da peça	Poder típico (W)	CCT nominal (K)	CRI	O mínimo pulsou o fluxo (o lm)	Fluxo pulsado típico (lm)	Tensão típica (v)	Corrente nominal (miliampère)	Eficácia típica (lm/W)
CL54351818P430E*7	82,9	3000 K	70	12027	12932	51,2	1620	156
CL54351818P435E*7	82,9	3500 K	70	12181	13098	51,2	1620	158
CL54351818P440E*7	82,9	4000 K	70	12258	13181	51,2	1620	159
CL54351818P450E*7	82,9	5000 K	70	12413	13347	51,2	1620	161
CL54351818P457E*7	82,9	5700 K	70	12490	13430	51,2	1620	162
CL54351818P465E*7	82,9	6500 K	70	12413	13347	51,2	1620	161
CL54351818P422E*8	82,9	2200 K	80	10100	10860	51,2	1620	131
CL54351818P427E*8	82,9	2700 K	80	10948	11772	51,2	1620	142
CL54351818P430E*8	82,9	3000 K	80	11256	12103	51,2	1620	146
CL54351818P435E*8	82,9	3500 K	80	11410	12269	51,2	1620	148
CL54351818P440E*8	82,9	4000 K	80	11487	12352	51,2	1620	149
CL54351818P450E*8	82,9	5000 K	80	11642	12518	51,2	1620	151
CL54351818P457E*8	82,9	5700 K	80	11796	12684	51,2	1620	153
CL54351818P465E*8	82,9	6500 K	80	11642	12518	51,2	1620	151
CL54351818P422E*9	82,9	2200 K	90	8943	9616	51,2	1620	116
CL54351818P427E*9	82,9	2700 K	90	9791	10528	51,2	1620	127
CL54351818P430E*9	82,9	3000 K	90	10023	10777	51,2	1620	130
CL54351818P435E*9	82,9	3500 K	90	10177	10943	51,2	1620	132
CL54351818P440E*9	82,9	4000 K	90	10254	11026	51,2	1620	133
CL54351818P450E*9	82,9	5000 K	90	10408	11192	51,2	1620	135
CL54351818P457E*9	82,9	5700 K	90	10485	11275	51,2	1620	136

O tamanho alto Bridgelux da ESPIGA CREECXB da eficácia lasca 160lm/w ML1307 5 anos de garantia 4

O tamanho alto Bridgelux da ESPIGA CREECXB da eficácia lasca 160lm/w ML1307 5 anos de garantia 5

O tamanho alto Bridgelux da ESPIGA CREECXB da eficácia lasca 160lm/w ML1307 5 anos de garantia 6

5,1 informação de Binning da cor

Figura 1: Gráfico de escaninhos do teste no espaço de cor xy (condições de teste pulsadas, Tj = 25°C)

O tamanho alto Bridgelux da ESPIGA CREECXB da eficácia lasca 160lm/w ML1307 5 anos de garantia 7

CIE1931-x

Tabela 38: 2-Step a 5 definições do escaninho da cor da elipse do macadame da etapa para a escala do núcleo da espiga de TYF

Nominal CCT	Ponto central		LINHA CENTRAL PRINCIPAL (a, b)			Elipse Anjo da rotação, θ
Nominal CCT	X	Y	2-Step	3-Step	5-Step	Elipse Anjo da rotação, θ
2200K	0,5018	0,4153	(0,0048, 0,0027)	(0,0072, 0,0041)	(0,0120, 0,0067)	39,9
2500K	0,4806	0,4141	(0,0050, 0,0027)	(0,0076, 0,0041)	(0,0126, 0,0068)	53,1
2700K	0,4575	0,4101	(0,0053, 0,0027)	(0,0080, 0,0041)	(0,0133, 0,0068)	54,1
3000K	0,4338	0,4030	(0,0057, 0,0028)	(0,0086, 0,0042)	(0,0142, 0,0069)	53,7
3500K	0,4073	0,3917	(0,0062, 0,0028)	(0,0093, 0,0041)	(0,0155, 0,0069)	54,0
4000K	0,3818	0,3797	(0,0063, 0,0027)	(0,0093, 0,0042)	(0,0157, 0,0068)	53,4
5000K	0,3447	0,3553	(0,0054, 0,0024)	(0,0081, 0,0035)	(0,0135, 0,0059)	59,8
5700K	0,3290	0,3417	(0,0048, 0,0021)	(0,0072, 0,0032)	(0,0119, 0,0052)	58,8
6500K	0,3123	0,3282	(0,0044, 0,0018)	(0,0066, 0,0027)	(0,0110, 0,0045)	58,1

O tamanho alto Bridgelux da ESPIGA CREECXB da eficácia lasca 160lm/w ML1307 5 anos de garantia 8

6,1 tabela 39: Avaliações máximas

O tamanho alto Bridgelux da ESPIGA CREECXB da eficácia lasca 160lm/w ML1307 5 anos de garantia 9

Notas para a tabela 12:

Conduzido as disposições em uma manutenção mais alta do lúmen das correntes contudo pode ser reduzido.
A corrente apropriada que derating deve ser observada para manter a temperatura de junção abaixo do máximo
A operação pulsada com uma corrente de movimentação máxima igual ao pico indicado pulsou corrente dianteira é aceitável se o tempo ligado do pulso é ≤1ms pelo ciclo e o ciclo de dever é ≤10%
Os diodos luminescentes não são projetados ser conduzidos na tensão reversa e não produzirão a luz sob esta circunstância. Avaliação máxima fornecida para a referência somente.

O tamanho alto Bridgelux da ESPIGA CREECXB da eficácia lasca 160lm/w ML1307 5 anos de garantia 10

O tamanho alto Bridgelux da ESPIGA CREECXB da eficácia lasca 160lm/w ML1307 5 anos de garantia 11

Notas: 1. Toda a tolerância da dimensão é ±0.2mm salvo disposição em contrário. 2. ponto da medida do Tc no cátodo

CONDIÇÃO DE SOLDA RECOMENDADA

Para a solda do manual. Use por favor a solda sem chumbo e a solda será executada usando um bocado de solda na

a temperatura mais baixa do que 350C, e será terminada dentro de 3,5 segundos para uma terra. Nenhuma força externo será aplicada

à peça da resina quando soldar for executada. O processo seguinte de solda deve ser realizado depois que o produto tem

retorne à temperatura ambiental. CUIDADO: CONTROLE DE TEMPERATURA

O tamanho alto Bridgelux da ESPIGA CREECXB da eficácia lasca 160lm/w ML1307 5 anos de garantia 13

O tamanho alto Bridgelux da ESPIGA CREECXB da eficácia lasca 160lm/w ML1307 5 anos de garantia 14

Embalagem e rotulagem do produto

etiqueta:
