Casa ProdutosEspiga do diodo emissor de luz da microplaqueta

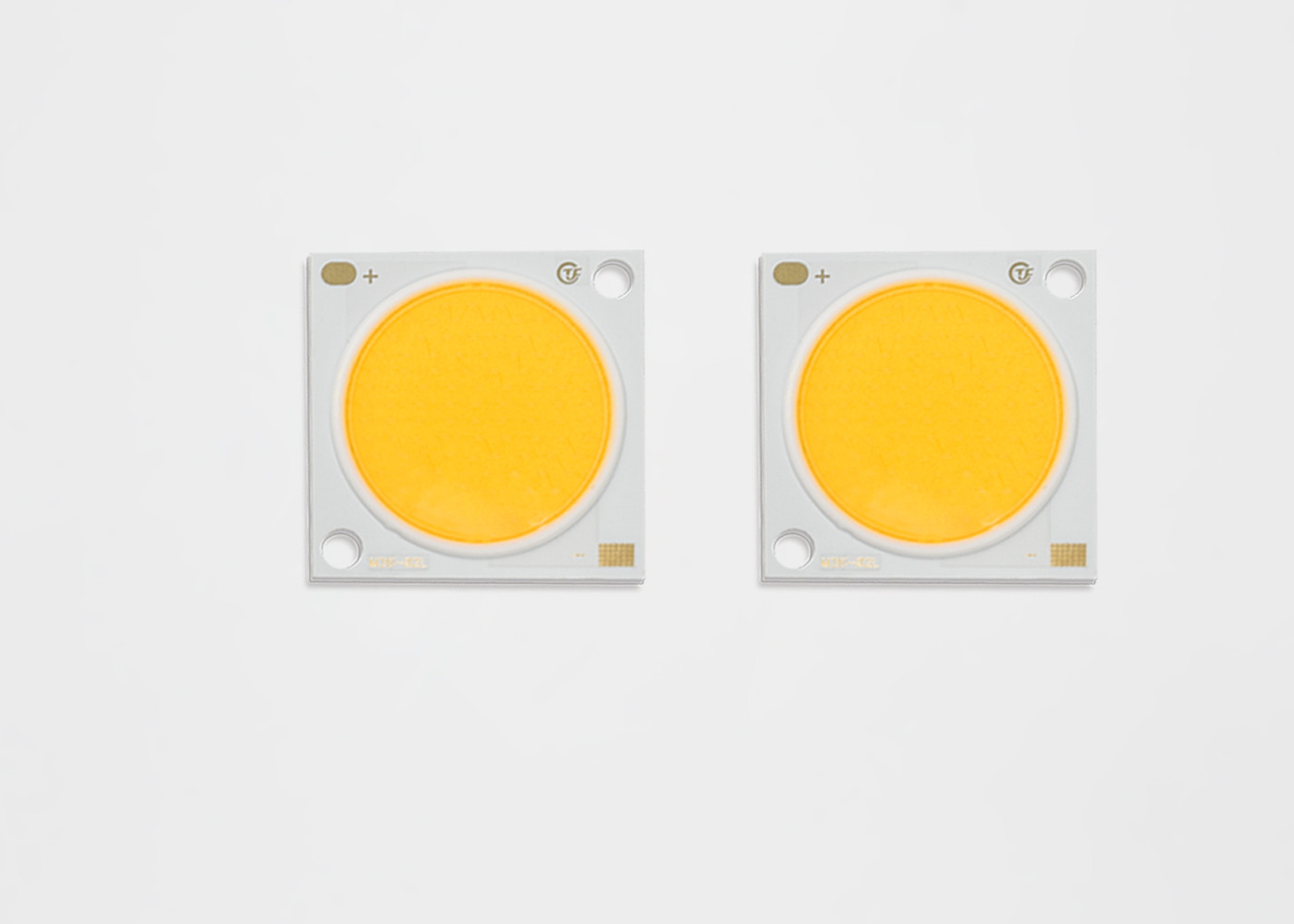

o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo

Certificado
de boa qualidade Diodo emissor de luz da ESPIGA do poder superior para vendas
de boa qualidade Diodo emissor de luz da ESPIGA do poder superior para vendas
Estou Chat Online Agora

o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo

China o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo fornecedor

Imagem Grande :  o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo

Detalhes do produto:

Lugar de origem: Shenzhen
Marca: TYF
Certificação: CE,RoHs
Número do modelo: M36-02L

Condições de Pagamento e Envio:

Quantidade de ordem mínima: negociação
Preço: Negotiable
Tempo de entrega: 5-7 Dias
Termos de pagamento: D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 1.000.000 PCes/dia
Contact Now
Descrição de produto detalhada
Poder: 50W, 30w Material da microplaqueta: Bridgelux
Tipo: COB LED Aplicação: O diodo emissor de luz da ESPIGA cresce a lâmpada
Nome do produto: COB LED Tempo: 50000hours

da base residencial do alumnium do diodo emissor de luz do poder superior de 30w 50w o diodo emissor de luz interno lasca-se



o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo

• Eficácia de 128 lm/W típicos para 3000K, 80CRI

• Fonte luminosa alta compacta de densidade de fluxo

• Uniforme, iluminação de alta qualidade

• Opções do CRI do mínimo 70, 80, e 90

• Trajeto do thermal de StreaCLined

• Cor complacente da ENERGIA STAR®/ANSI que binning

  estrutura com padrão de 2, 3 e 5 SDCM

• Mais energia eficiente do que incandescente, halogênio

  e lâmpadas fluorescentes

• Operação da C.C. da tensão de alta tensão ou baixa

• Série do produto e logotipo da empresa na parte dianteira

• RoHS complacente



o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo



A designação da número da peça para disposições do diodo emissor de luz da série de TYF ML é explicada como segue:



o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo

o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo





Número da peça

Poder típico (W) CCT nominal (K)



CRI

O mínimo pulsou o fluxo (o lm) Fluxo pulsado típico (lm) Tensão típica (v) Corrente nominal (miliampère) Eficácia típica (lm/W)
CL25171210P430E*7 30,6 3000 K 70 4468 4804 34 900 157
CL25171210P435E*7 30,6 3500 K 70 4553 4896 34 900 160
CL25171210P440E*7 30,6 4000 K 70 4639 4988 34 900 163
CL25171210P450E*7 30,6 5000 K 70 4696 5049 34 900 165
CL25171210P457E*7 30,6 5700 K 70 4724 5080 34 900 166
CL25171210P465E*7 30,6 6500 K 70 4696 5049 34 900 165
CL25171210P422E*8 30,6 2200 K 80 3785 4070 34 900 133
CL25171210P427E*8 30,6 2700 K 80 4013 4315 34 900 141
CL25171210P430E*8 30,6 3000 K 80 4183 4498 34 900 147
CL25171210P435E*8 30,6 3500 K 80 4240 4559 34 900 149
CL25171210P440E*8 30,6 4000 K 80 4297 4621 34 900 151
CL25171210P450E*8 30,6 5000 K 80 4326 4651 34 900 152
CL25171210P457E*8 30,6 5700 K 80 4354 4681 34 900 153
CL25171210P465E*8 30,6 6500 K 80 4326 4651 34 900 152
CL25171210P422E*9 30,6 2200 K 90 3187 3427 34 900 112
CL25171210P427E*9 30,6 2700 K 90 3415 3672 34 900 120
CL25171210P430E*9 30,6 3000 K 90 3586 3856 34 900 126
CL25171210P435E*9 30,6 3500 K 90 3643 3917 34 900 128
CL25171210P440E*9 30,6 4000 K 90 3671 3947 34 900 129
CL25171210P450E*9 30,6 5000 K 90 3700 3978 34 900 130
CL25171210P457E*9 30,6 5700 K 90 3728 4008 34 900 131









Número da peça

Poder típico (W) CCT nominal (K)



CRI

O mínimo pulsou o fluxo (o lm) Fluxo pulsado típico (lm) Tensão típica (v) Corrente nominal (miliampère) Eficácia típica (lm/W)
CL36241216P430E*7 49,0 3000 K 70 7291 7840 34 1440 160
CL36241216P435E*7 49,0 3500 K 70 7428 7987 34 1440 163
CL36241216P440E*7 49,0 4000 K 70 7519 8085 34 1440 165
CL36241216P450E*7 49,0 5000 K 70 7610 8183 34 1440 167
CL36241216P457E*7 49,0 5700 K 70 7701 8281 34 1440 169
CL36241216P465E*7 49,0 6500 K 70 7610 8183 34 1440 167
CL36241216P422E*8 49,0 2200 K 80 6061 6517 34 1440 133
CL36241216P427E*8 49,0 2700 K 80 6517 7007 34 1440 143
CL36241216P430E*8 49,0 3000 K 80 6836 7350 34 1440 150
CL36241216P435E*8 49,0 3500 K 80 6927 7448 34 1440 152
CL36241216P440E*8 49,0 4000 K 80 7018 7546 34 1440 154
CL36241216P450E*8 49,0 5000 K 80 7154 7693 34 1440 157
CL36241216P457E*8 49,0 5700 K 80 7199 7742 34 1440 158
CL36241216P465E*8 49,0 6500 K 80 7154 7693 34 1440 157
CL36241216P422E*9 49,0 2200 K 90 5195 5586 34 1440 114
CL36241216P427E*9 49,0 2700 K 90 5560 5978 34 1440 122
CL36241216P430E*9 49,0 3000 K 90 5833 6272 34 1440 128
CL36241216P435E*9 49,0 3500 K 90 6015 6468 34 1440 132
CL36241216P440E*9 49,0 4000 K 90 6061 6517 34 1440 133
CL36241216P450E*9 49,0 5000 K 90 6106 6566 34 1440 134
CL36241216P457E*9 49,0 5700 K 90 6151 6615 34 1440 135

o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo



o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo



o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo

5,1 informação de Binning da cor


Figura 1: Gráfico de escaninhos do teste no espaço de cor xy (condições de teste pulsadas, Tj = 25°C)



o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo

CIE1931-x



Tabela 38: 2-Step a 5 definições do escaninho da cor da elipse do macadame da etapa para a escala do núcleo da espiga de TYF



Nominal

CCT

Ponto central LINHA CENTRAL PRINCIPAL (a, b)

Elipse







Anjo da rotação, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1





















































o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo


6,1 tabela 39: Avaliações máximas


o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo

Notas para a tabela 39:

  • Conduzido as disposições em uma manutenção mais alta do lúmen das correntes contudo pode ser reduzido.
  • A corrente apropriada que derating deve ser observada para manter a temperatura de junção abaixo do máximo
  • A operação pulsada com uma corrente de movimentação máxima igual ao pico indicado pulsou corrente dianteira é aceitável se o tempo ligado do pulso é ≤1ms pelo ciclo e o ciclo de dever é ≤10%
  • Os diodos luminescentes não são projetados ser conduzidos na tensão reversa e não produzirão a luz sob esta circunstância. Avaliação máxima fornecida para a referência somente.



o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo



o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo



Notas: 1. Toda a tolerância da dimensão é ±0.2mm salvo disposição em contrário. 2. ponto da medida do Tc no cátodo

o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo



CONDIÇÃO DE SOLDA RECOMENDADA

Para a solda do manual. Use por favor a solda sem chumbo e a solda será executada usando um bocado de solda na

a temperatura mais baixa do que 350C, e será terminada dentro de 3,5 segundos para uma terra. Nenhuma força externo será aplicada

à peça da resina quando soldar for executada. O processo seguinte de solda deve ser realizado depois que o produto tem

retorne à temperatura ambiental. CUIDADO: CONTROLE DE TEMPERATURA



o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo



o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo



Embalagem e rotulagem do produto



o poder residencial da microplaqueta do poder superior de 30w 50w conduziu a fonte luminosa alta compacta de densidade de fluxo
