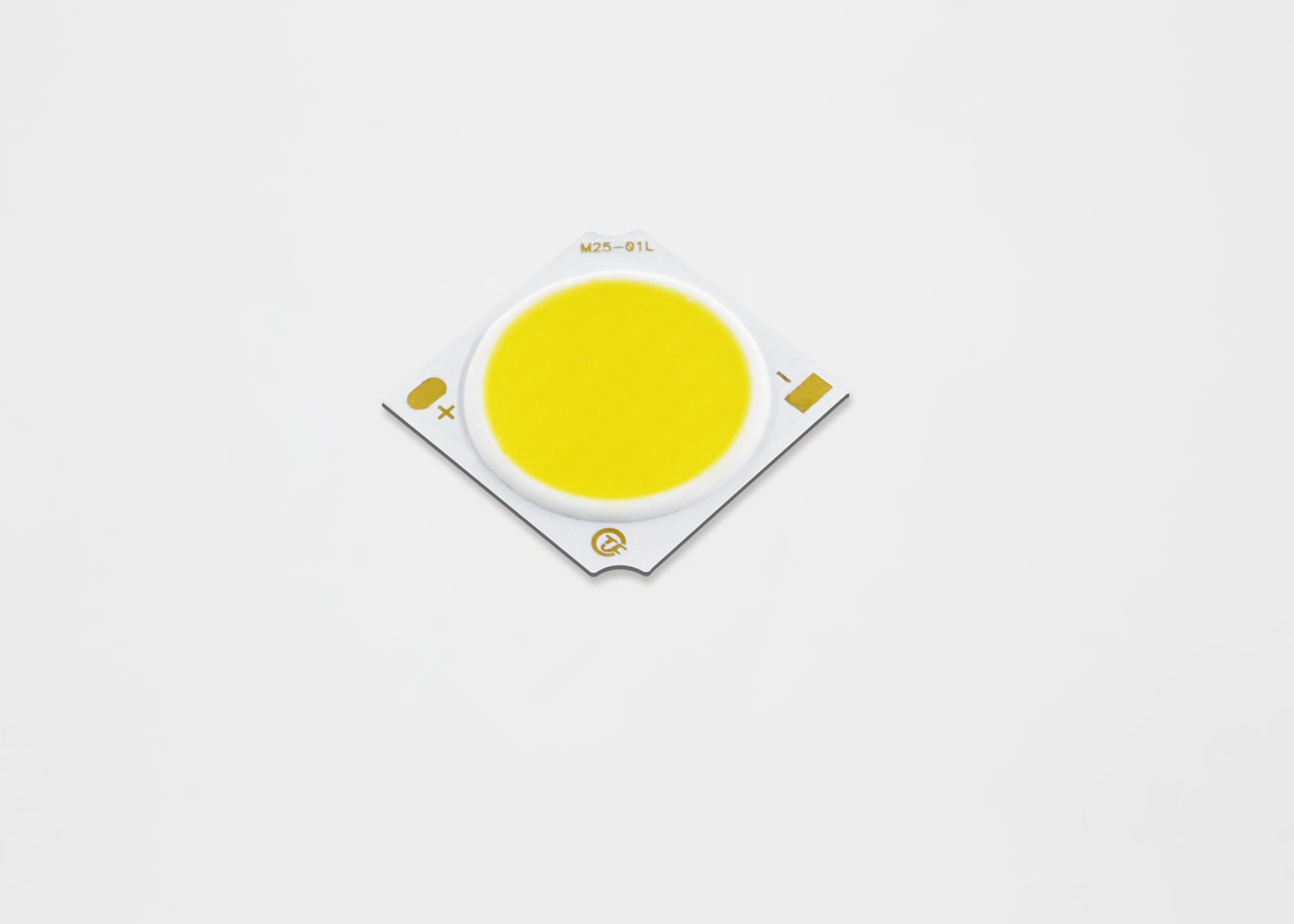

O diodo emissor de luz claro interno claro da ESPIGA do diodo emissor de luz de CL25171208P4 24W 160lm/w para baixo Bridgleux LASCA LM80

Informação Básica
Lugar de origem: Shenzhen
Marca: TYF
Certificação: CE,RoHs,LM80
Número do modelo: ML25-01L
Quantidade de ordem mínima: negociação
Preço: Negotiable
Tempo de entrega: 5-7 Dias
Termos de pagamento: D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 1.000.000 PCes/dia
Informação detalhada
Poder: 30w Emitindo-se a cor: Branco morno, branco natural, branco fresco, azul, cor-de-rosa
Material da microplaqueta: InGaN, Bridgelux, Epileds Tipo: COB LED
Temperatura de Cor: 6000-6500K, 3500K, 2800-7000k, espectro completo Índice de rendição de cor (Ra): 80,90
Ângulo de visão (°): 140 tensão: 32-36V
Aplicação: luz principal movente, luz da paridade Nome do produto: COB LED
Garantia: 5 anos Tempo: 50000hours
Realçar:

chip de alta potência levada

,

Microplaquetas da luz do diodo emissor de luz


Descrição de produto

O diodo emissor de luz claro interno claro da ESPIGA do diodo emissor de luz de CL25171208P4 24W 160lm/w para baixo Bridgleux LASCA LM80 0

• Eficácia de 160 lm/W típicos para 3000K, 80CRI

• Fonte luminosa alta compacta de densidade de fluxo

• Uniforme, iluminação de alta qualidade

• Opções do CRI do mínimo 70, 80, e 90

• Trajeto do thermal de StreaCLined

• Cor complacente da ENERGIA STAR®/ANSI que binning

  estrutura com padrão de 2, 3 e 5 SDCM

• Mais energia eficiente do que incandescente, halogênio

  e lâmpadas fluorescentes

• Operação da C.C. da tensão de alta tensão ou baixa

• Série do produto e logotipo da empresa na parte dianteira

• RoHS complacente



O diodo emissor de luz claro interno claro da ESPIGA do diodo emissor de luz de CL25171208P4 24W 160lm/w para baixo Bridgleux LASCA LM80 1



A designação da número da peça para disposições do diodo emissor de luz da série de TYF ML é explicada como segue:



O diodo emissor de luz claro interno claro da ESPIGA do diodo emissor de luz de CL25171208P4 24W 160lm/w para baixo Bridgleux LASCA LM80 2

O diodo emissor de luz claro interno claro da ESPIGA do diodo emissor de luz de CL25171208P4 24W 160lm/w para baixo Bridgleux LASCA LM80 3



Número da peça Poder típico (W) CCT nominal (K) O mínimo pulsou o fluxo (o lm) Fluxo pulsado típico (lm) Tensão típica (v) Corrente nominal (miliampère) Eficácia típica (lm/W)
ML13070302P530E*7 3,1 3000 K 377 419 9,6 320 135
ML13070302P535E*7 3,1 3500 K 382 425 9,6 320 137
ML13070302P540E*7 3,1 4000 K 385 428 9,6 320 138
ML13070302P550E*7 3,1 5000 K 388 431 9,6 320 139
ML13070302P557E*7 3,1 5700 K 391 434 9,6 320 140
ML13070302P565E*7 3,1 6500 K 388 431 9,6 320 139
ML13070302P522E*8 3,1 2200 K 304 338 9,6 320 109
ML13070302P527E*8 3,1 2700 K 326 363 9,6 320 117
ML13070302P530E*8 3,1 3000 K 338 375 9,6 320 121
ML13070302P535E*8 3,1 3500 K 346 384 9,6 320 124
ML13070302P540E*8 3,1 4000 K 352 391 9,6 320 126
ML13070302P550E*8 3,1 5000 K 357 397 9,6 320 128
ML13070302P557E*8 3,1 5700 K 363 403 9,6 320 130
ML13070302P565E*8 3,1 6500 K 357 397 9,6 320 128
ML13070302P522E*9 3,1 2200 K 262 291 9,6 320 94
ML13070302P527E*9 3,1 2700 K 285 316 9,6 320 102
ML13070302P530E*9 3,1 3000 K 296 329 9,6 320 106
ML13070302P535E*9 3,1 3500 K 304 338 9,6 320 109
ML13070302P540E*9 3,1 4000 K 310 344 9,6 320 111
ML13070302P550E*9 3,1 5000 K 315 350 9,6 320 113
ML13070302P557E*9 3,1 5700 K 321 357 9,6 320 115





O diodo emissor de luz claro interno claro da ESPIGA do diodo emissor de luz de CL25171208P4 24W 160lm/w para baixo Bridgleux LASCA LM80 4



O diodo emissor de luz claro interno claro da ESPIGA do diodo emissor de luz de CL25171208P4 24W 160lm/w para baixo Bridgleux LASCA LM80 5



O diodo emissor de luz claro interno claro da ESPIGA do diodo emissor de luz de CL25171208P4 24W 160lm/w para baixo Bridgleux LASCA LM80 6

5,1 informação de Binning da cor


Figura 1: Gráfico de escaninhos do teste no espaço de cor xy (condições de teste pulsadas, Tj = 25°C)



O diodo emissor de luz claro interno claro da ESPIGA do diodo emissor de luz de CL25171208P4 24W 160lm/w para baixo Bridgleux LASCA LM80 7

CIE1931-x



Tabela 38: 2-Step a 5 definições do escaninho da cor da elipse do macadame da etapa para a escala do núcleo da espiga de TYF



Nominal

CCT

Ponto central LINHA CENTRAL PRINCIPAL (a, b)

Elipse







Anjo da rotação, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700 K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1





















































O diodo emissor de luz claro interno claro da ESPIGA do diodo emissor de luz de CL25171208P4 24W 160lm/w para baixo Bridgleux LASCA LM80 8


6,1 tabela 39: Avaliações máximas


O diodo emissor de luz claro interno claro da ESPIGA do diodo emissor de luz de CL25171208P4 24W 160lm/w para baixo Bridgleux LASCA LM80 9

Notas para a tabela 39:

  • Conduzido as disposições em uma manutenção mais alta do lúmen das correntes contudo pode ser reduzido.
  • A corrente apropriada que derating deve ser observada para manter a temperatura de junção abaixo do máximo
  • A operação pulsada com uma corrente de movimentação máxima igual ao pico indicado pulsou corrente dianteira é aceitável se o tempo ligado do pulso é ≤1ms pelo ciclo e o ciclo de dever é ≤10%
  • Os diodos luminescentes não são projetados ser conduzidos na tensão reversa e não produzirão a luz sob esta circunstância. Avaliação máxima fornecida para a referência somente.



7O diodo emissor de luz claro interno claro da ESPIGA do diodo emissor de luz de CL25171208P4 24W 160lm/w para baixo Bridgleux LASCA LM80 10



O diodo emissor de luz claro interno claro da ESPIGA do diodo emissor de luz de CL25171208P4 24W 160lm/w para baixo Bridgleux LASCA LM80 11



Notas: 1. Toda a tolerância da dimensão é ±0.2mm salvo disposição em contrário. 2. ponto da medida do Tc no cátodo



O diodo emissor de luz claro interno claro da ESPIGA do diodo emissor de luz de CL25171208P4 24W 160lm/w para baixo Bridgleux LASCA LM80 12



CONDIÇÃO DE SOLDA RECOMENDADA

Para a solda do manual. Use por favor a solda sem chumbo e a solda será executada usando um bocado de solda na

a temperatura mais baixa do que 350C, e será terminada dentro de 3,5 segundos para uma terra. Nenhuma força externo será aplicada

à peça da resina quando soldar for executada. O processo seguinte de solda deve ser realizado depois que o produto tem

retorne à temperatura ambiental. CUIDADO: CONTROLE DE TEMPERATURA



O diodo emissor de luz claro interno claro da ESPIGA do diodo emissor de luz de CL25171208P4 24W 160lm/w para baixo Bridgleux LASCA LM80 13



O diodo emissor de luz claro interno claro da ESPIGA do diodo emissor de luz de CL25171208P4 24W 160lm/w para baixo Bridgleux LASCA LM80 14



Embalagem e rotulagem do produto



O diodo emissor de luz claro interno claro da ESPIGA do diodo emissor de luz de CL25171208P4 24W 160lm/w para baixo Bridgleux LASCA LM80 15
