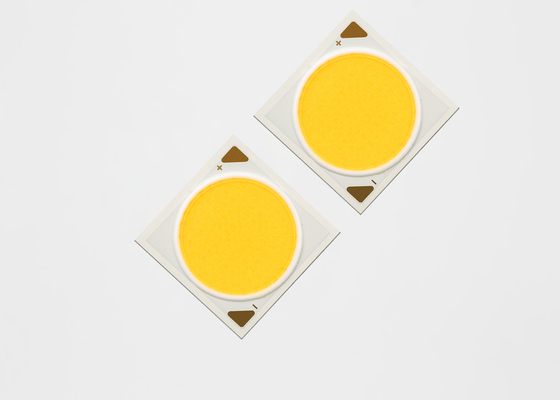

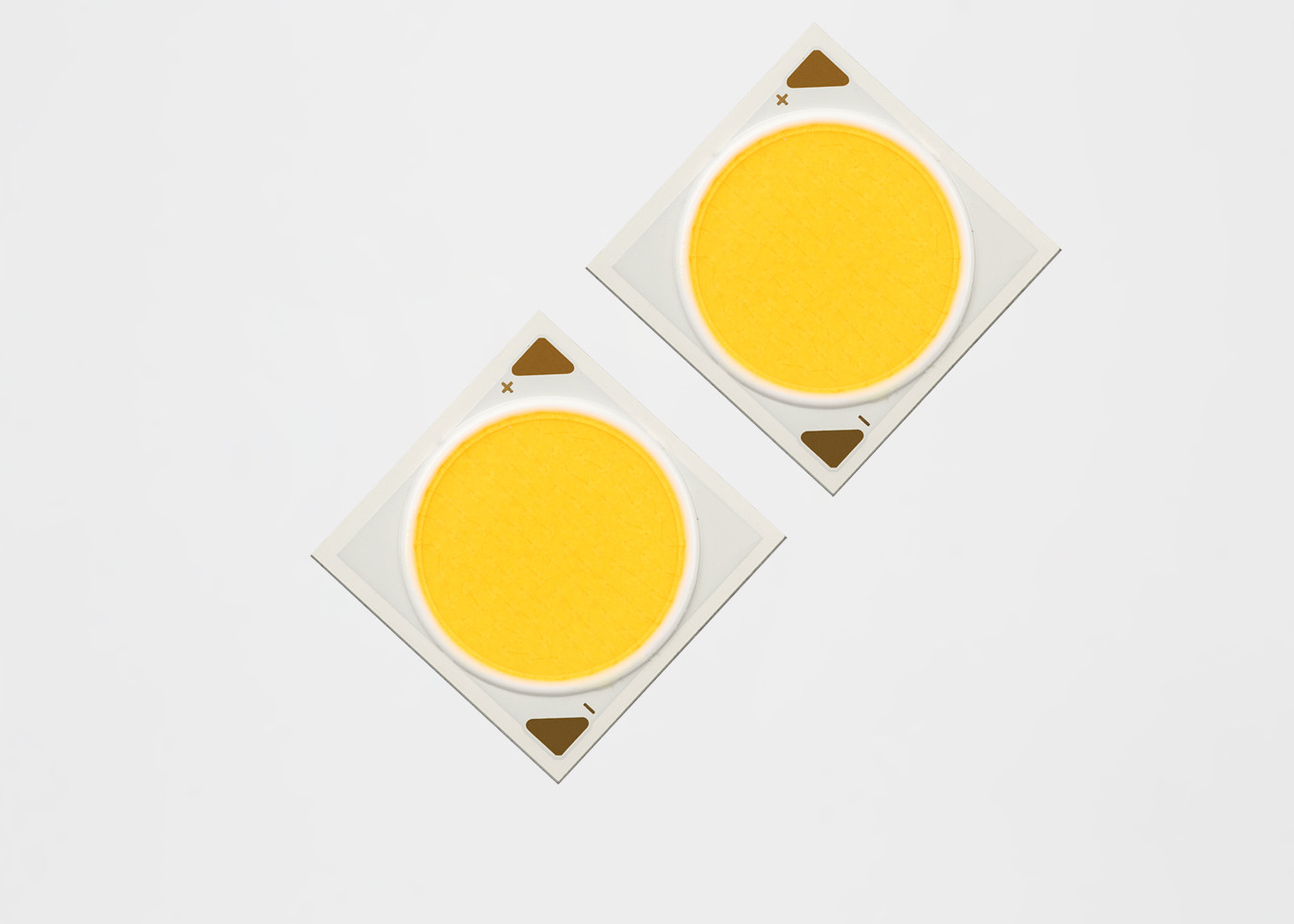

Imagem Grande :  a microplaqueta da baixa potência de 20w 30w conduziu geração de aquecimento do CRI 97 altos da espiga a baixa para a luz instantânea conduzida

Detalhes do produto:
Lugar de origem: Shenzhen
Marca: TYF
Certificação: CE,RoHs
Número do modelo: ML2421
Condições de Pagamento e Envio:
Quantidade de ordem mínima: negociação
Preço: Negotiable
Tempo de entrega: 5-7 Dias
Termos de pagamento: D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 1.000.000 PCes/dia

a microplaqueta da baixa potência de 20w 30w conduziu geração de aquecimento do CRI 97 altos da espiga a baixa para a luz instantânea conduzida

descrição
Poder: 30w Emitindo-se a cor: branco morno, branco natural, branco fresco
Material da microplaqueta: Bridgelux Tipo: COB LED
Aplicação: O diodo emissor de luz da ESPIGA cresce a lâmpada Nome do produto: COB LED
Realçar:

a espiga conduziu a microplaqueta

,

chip de alta potência levada

o seguimento claro do esporte da baixa potência de 20w 30w ilumina CRI alto 97



a microplaqueta da baixa potência de 20w 30w conduziu geração de aquecimento do CRI 97 altos da espiga a baixa para a luz instantânea conduzida 0

• Eficácia de 128 lm/W típicos para 3000K, 80CRI

• Fonte luminosa alta compacta de densidade de fluxo

• Uniforme, iluminação de alta qualidade

• Opções do CRI do mínimo 70, 80, e 90

• Trajeto do thermal de StreaCLined

• Cor complacente da ENERGIA STAR®/ANSI que binning

  estrutura com padrão de 2, 3 e 5 SDCM

• Mais energia eficiente do que incandescente, halogênio

  e lâmpadas fluorescentes

• Operação da C.C. da tensão de alta tensão ou baixa

• Série do produto e logotipo da empresa na parte dianteira

• RoHS complacente



a microplaqueta da baixa potência de 20w 30w conduziu geração de aquecimento do CRI 97 altos da espiga a baixa para a luz instantânea conduzida 1



A designação da número da peça para disposições do diodo emissor de luz da série de TYF ML é explicada como segue:



a microplaqueta da baixa potência de 20w 30w conduziu geração de aquecimento do CRI 97 altos da espiga a baixa para a luz instantânea conduzida 2

a microplaqueta da baixa potência de 20w 30w conduziu geração de aquecimento do CRI 97 altos da espiga a baixa para a luz instantânea conduzida 3





Número da peça

Poder típico (W) CCT nominal (K)



CRI

O mínimo pulsou o fluxo (o lm) Fluxo pulsado típico (lm) Tensão típica (v) Corrente nominal (miliampère) Eficácia típica (lm/W)
CL25171210P430E*7 30,6 3000 K 70 4468 4804 34 900 157
CL25171210P435E*7 30,6 3500 K 70 4553 4896 34 900 160
CL25171210P440E*7 30,6 4000 K 70 4639 4988 34 900 163
CL25171210P450E*7 30,6 5000 K 70 4696 5049 34 900 165
CL25171210P457E*7 30,6 5700 K 70 4724 5080 34 900 166
CL25171210P465E*7 30,6 6500 K 70 4696 5049 34 900 165
CL25171210P422E*8 30,6 2200 K 80 3785 4070 34 900 133
CL25171210P427E*8 30,6 2700 K 80 4013 4315 34 900 141
CL25171210P430E*8 30,6 3000 K 80 4183 4498 34 900 147
CL25171210P435E*8 30,6 3500 K 80 4240 4559 34 900 149
CL25171210P440E*8 30,6 4000 K 80 4297 4621 34 900 151
CL25171210P450E*8 30,6 5000 K 80 4326 4651 34 900 152
CL25171210P457E*8 30,6 5700 K 80 4354 4681 34 900 153
CL25171210P465E*8 30,6 6500 K 80 4326 4651 34 900 152
CL25171210P422E*9 30,6 2200 K 90 3187 3427 34 900 112
CL25171210P427E*9 30,6 2700 K 90 3415 3672 34 900 120
CL25171210P430E*9 30,6 3000 K 90 3586 3856 34 900 126
CL25171210P435E*9 30,6 3500 K 90 3643 3917 34 900 128
CL25171210P440E*9 30,6 4000 K 90 3671 3947 34 900 129
CL25171210P450E*9 30,6 5000 K 90 3700 3978 34 900 130
CL25171210P457E*9 30,6 5700 K 90 3728 4008 34 900 131



a microplaqueta da baixa potência de 20w 30w conduziu geração de aquecimento do CRI 97 altos da espiga a baixa para a luz instantânea conduzida 4



a microplaqueta da baixa potência de 20w 30w conduziu geração de aquecimento do CRI 97 altos da espiga a baixa para a luz instantânea conduzida 5



a microplaqueta da baixa potência de 20w 30w conduziu geração de aquecimento do CRI 97 altos da espiga a baixa para a luz instantânea conduzida 6

5,1 informação de Binning da cor


Figura 1: Gráfico de escaninhos do teste no espaço de cor xy (condições de teste pulsadas, Tj = 25°C)



a microplaqueta da baixa potência de 20w 30w conduziu geração de aquecimento do CRI 97 altos da espiga a baixa para a luz instantânea conduzida 7

CIE1931-x



Tabela 38: 2-Step a 5 definições do escaninho da cor da elipse do macadame da etapa para a escala do núcleo da espiga de TYF



Nominal

CCT

Ponto central LINHA CENTRAL PRINCIPAL (a, b)

Elipse







Anjo da rotação, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1































































a microplaqueta da baixa potência de 20w 30w conduziu geração de aquecimento do CRI 97 altos da espiga a baixa para a luz instantânea conduzida 8


6,1 tabela 39: Avaliações máximas


a microplaqueta da baixa potência de 20w 30w conduziu geração de aquecimento do CRI 97 altos da espiga a baixa para a luz instantânea conduzida 9

Notas para a tabela 39:

  • Conduzido as disposições em uma manutenção mais alta do lúmen das correntes contudo pode ser reduzido.
  • A corrente apropriada que derating deve ser observada para manter a temperatura de junção abaixo do máximo
  • A operação pulsada com uma corrente de movimentação máxima igual ao pico indicado pulsou corrente dianteira é aceitável se o tempo ligado do pulso é ≤1ms pelo ciclo e o ciclo de dever é ≤10%
  • Os diodos luminescentes não são projetados ser conduzidos na tensão reversa e não produzirão a luz sob esta circunstância. Avaliação máxima fornecida para a referência somente.



a microplaqueta da baixa potência de 20w 30w conduziu geração de aquecimento do CRI 97 altos da espiga a baixa para a luz instantânea conduzida 10



a microplaqueta da baixa potência de 20w 30w conduziu geração de aquecimento do CRI 97 altos da espiga a baixa para a luz instantânea conduzida 11



Notas: 1. Toda a tolerância da dimensão é ±0.2mm salvo disposição em contrário. 2. ponto da medida do Tc no cátodo



a microplaqueta da baixa potência de 20w 30w conduziu geração de aquecimento do CRI 97 altos da espiga a baixa para a luz instantânea conduzida 12



CONDIÇÃO DE SOLDA RECOMENDADA

Para a solda do manual. Use por favor a solda sem chumbo e a solda será executada usando um bocado de solda na

a temperatura mais baixa do que 350C, e será terminada dentro de 3,5 segundos para uma terra. Nenhuma força externo será aplicada

à peça da resina quando soldar for executada. O processo seguinte de solda deve ser realizado depois que o produto tem

retorne à temperatura ambiental. CUIDADO: CONTROLE DE TEMPERATURA



a microplaqueta da baixa potência de 20w 30w conduziu geração de aquecimento do CRI 97 altos da espiga a baixa para a luz instantânea conduzida 13



a microplaqueta da baixa potência de 20w 30w conduziu geração de aquecimento do CRI 97 altos da espiga a baixa para a luz instantânea conduzida 14



Embalagem e rotulagem do produto
