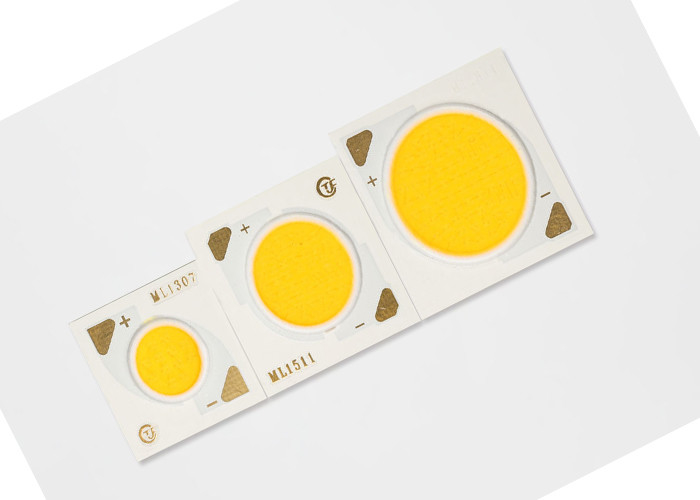

Imagem Grande :  a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se

Detalhes do produto:
Lugar de origem: Shenzhen
Marca: TYF
Certificação: CE,RoHs
Número do modelo: M1714
Condições de Pagamento e Envio:
Quantidade de ordem mínima: negociação
Preço: Negotiable
Tempo de entrega: 5-7 Dias
Termos de pagamento: D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 1.000.000 PCes/dia

a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se

descrição
Realçar:

chip de alta potência levada

,

Microplaquetas da luz do diodo emissor de luz

a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se 0

• Eficácia de 128 lm/W típicos para 3000K, 80CRI

• Fonte luminosa alta compacta de densidade de fluxo

• Uniforme, iluminação de alta qualidade

• Opções do CRI do mínimo 70, 80, e 90

• Trajeto do thermal de StreaCLined

• Cor complacente da ENERGIA STAR®/ANSI que binning

  estrutura com padrão de 2, 3 e 5 SDCM

• Mais energia eficiente do que incandescente, halogênio

  e lâmpadas fluorescentes

• Operação da C.C. da tensão de alta tensão ou baixa

• Série do produto e logotipo da empresa na parte dianteira

• RoHS complacente

a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se 1



A designação da número da peça para disposições do diodo emissor de luz da série de TYF ML é explicada como segue:

a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se 2

a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se 3



Número da peça

Poder típico (W) CCT nominal (K)



CRI

O mínimo pulsou o fluxo (o lm) Fluxo pulsado típico (lm) Tensão típica (v) Corrente nominal (miliampère) Eficácia típica (lm/W)
CL25171205P430E*7 15,3 3000 K 70 2348 2525 34 450 165
CL25171205P435E*7 15,3 3500 K 70 2376 2555 34 450 167
CL25171205P440E*7 15,3 4000 K 70 2419 2601 34 450 170
CL25171205P450E*7 15,3 5000 K 70 2447 2632 34 450 172
CL25171205P4*7E*7 15,3 5700 K 70 2462 2647 34 450 173
CL25171205P465E*7 15,3 6500 K 70 2447 2632 34 450 172
CL25171205P422E*8 15,3 2200 K 80 1964 2111 34 450 138
CL25171205P427E*8 15,3 2700 K 80 2106 2264 34 450 148
CL25171205P430E*8 15,3 3000 K 80 2191 2356 34 450 154
CL25171205P435E*8 15,3 3500 K 80 2220 2387 34 450 156
CL25171205P440E*8 15,3 4000 K 80 2248 2417 34 450 158
CL25171205P450E*8 15,3 5000 K 80 2277 2448 34 450 160
CL25171205P457E*8 15,3 5700 K 80 2291 2462 34 450 161
CL25171205P465E*8 15,3 6500 K 80 2277 2448 34 450 160
CL25171205P422E*9 15,3 2200 K 90 1707 1836 34 450 120
CL25171205P427E*9 15,3 2700 K 90 1821 1958 34 450 128
CL25171205P430E*9 15,3 3000 K 90 1892 2035 34 450 133
CL25171205P435E*9 15,3 3500 K 90 1935 2081 34 450 136
CL25171205P440E*9 15,3 4000 K 90 1964 2111 34 450 138
CL25171205P450E*9 15,3 5000 K 90 1978 2127 34 450 139
CL25171205P457E*9 15,3 5700 K 90 1992 2142 34 450 140



a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se 4



a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se 5



5. a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se 6

5,1 informação de Binning da cor


Figura 1: Gráfico de escaninhos do teste no espaço de cor xy (condições de teste pulsadas, Tj = 25°C)



a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se 7

CIE1931-x



Tabela 38: 2-Step a 5 definições do escaninho da cor da elipse do macadame da etapa para a escala do núcleo da espiga de TYF



Nominal

CCT

Ponto central LINHA CENTRAL PRINCIPAL (a, b)

Elipse







Anjo da rotação, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1





















































a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se 8


6,1 tabela 39: Avaliações máximas


a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se 9

Notas para a tabela 39:

  • Conduzido as disposições em uma manutenção mais alta do lúmen das correntes contudo pode ser reduzido.
  • A corrente apropriada que derating deve ser observada para manter a temperatura de junção abaixo do máximo
  • A operação pulsada com uma corrente de movimentação máxima igual ao pico indicado pulsou corrente dianteira é aceitável se o tempo ligado do pulso é ≤1ms pelo ciclo e o ciclo de dever é ≤10%
  • Os diodos luminescentes não são projetados ser conduzidos na tensão reversa e não produzirão a luz sob esta circunstância. Avaliação máxima fornecida para a referência somente.



a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se 10



a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se 11



Notas: 1. Toda a tolerância da dimensão é ±0.2mm salvo disposição em contrário. 2. ponto da medida do Tc no cátodo



a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se 12



CONDIÇÃO DE SOLDA RECOMENDADA

Para a solda do manual. Use por favor a solda sem chumbo e a solda será executada usando um bocado de solda na

a temperatura mais baixa do que 350C, e será terminada dentro de 3,5 segundos para uma terra. Nenhuma força externo será aplicada

à peça da resina quando soldar for executada. O processo seguinte de solda deve ser realizado depois que o produto tem

retorne à temperatura ambiental. CUIDADO: CONTROLE DE TEMPERATURA



a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se 13



a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se 14



Embalagem e rotulagem do produto



a espiga conduzida, microplaqueta conduzida pequena da microplaqueta da paridade da luz de teto 15w da eficiência elevada para para baixo ilumina-se 15
