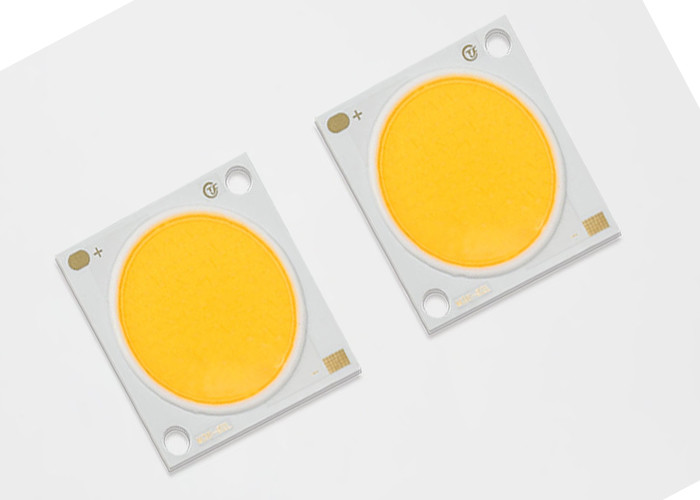

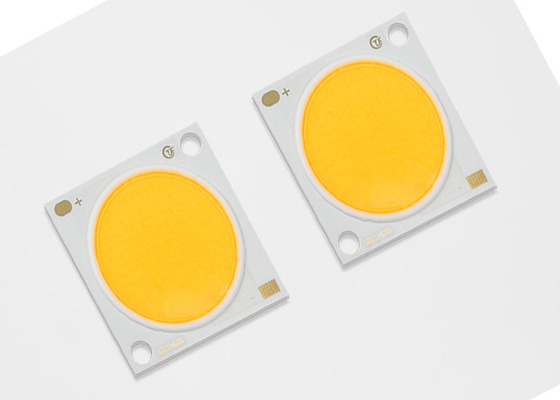

Imagem Grande :  o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L

Detalhes do produto:
Lugar de origem: Shenzhen
Marca: TYF
Certificação: CE,RoHs
Número do modelo: M15-02L
Condições de Pagamento e Envio:
Quantidade de ordem mínima: negociação
Preço: Negotiable
Tempo de entrega: 5-7 Dias
Termos de pagamento: D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 1.000.000 PCes/dia

o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L

descrição
Poder: 10W 15W Material da microplaqueta: Bridgelux
Tipo: COB LED Aplicação: O diodo emissor de luz da ESPIGA cresce a lâmpada
Nome do produto: COB LED Tempo: 50000hours
Realçar:

a espiga conduziu a microplaqueta

,

Microplaquetas da luz do diodo emissor de luz

a luz LM80 da paridade da luz do esporte de 10w 15w passou a ESPIGA conduzida



o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L 0



• Eficácia de 128 lm/W típicos para 3000K, 80CRI

• Fonte luminosa alta compacta de densidade de fluxo

• Uniforme, iluminação de alta qualidade

• Opções do CRI do mínimo 70, 80, e 90

• Trajeto do thermal de StreaCLined

• Estrutura binning da cor complacente da ENERGIA STAR®/ANSI com padrão de 2, 3 e 5 SDCM

• Mais energia eficiente do que incandescente, halogênio e lâmpadas fluorescentes

• Operação da C.C. da tensão de alta tensão ou baixa

• Série do produto e logotipo da empresa na parte dianteira

• RoHS complacente



o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L 1



A designação da número da peça para disposições do diodo emissor de luz da série de TYF ML é explicada como segue:



o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L 2



        Mínimo. Tipo. Máximo. LM/W
Parâmetro  Símbolo Circunstância CRI Unidade
  VF IF=320mA ℃ de /Tc =25 / 18 19,2 20,4 / V
tensão
Fluxo luminoso Φv CCT: 5000-6500K RA: 80 660 690 - >110 Lm (LM/W)
RA: 70 - - - -
CCT: 4000-4500K RA: 80 660 690 - >110
RA: 70 - - - -
CCT: 2800-3200K RA: 80 630 660 - >105
RA: 70 - - - -





o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L 3



o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L 4





o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L 5



o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L 6



o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L 7



Informação de Binning da cor


Figura 1: Gráfico de escaninhos do teste no espaço de cor xy (condições de teste pulsadas, Tj = 25°C)



o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L 8

                                                                              CIE1931-x



Tabela 38: 2-Step a 5 definições do escaninho da cor da elipse do macadame da etapa para a escala do núcleo da espiga de TYF



Nominal

CCT

Ponto central LINHA CENTRAL PRINCIPAL (a, b)

Elipse







Anjo da rotação, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1































































o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L 9


Tabela 39: Avaliações máximas


o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L 10

Notas para a tabela 39:

  • Conduzido as disposições em uma manutenção mais alta do lúmen das correntes contudo pode ser reduzido.
  • A corrente apropriada que derating deve ser observada para manter a temperatura de junção abaixo do máximo
  • A operação pulsada com uma corrente de movimentação máxima igual ao pico indicado pulsou corrente dianteira é aceitável se o tempo ligado do pulso é ≤1ms pelo ciclo e o ciclo de dever é ≤10%
  • Os diodos luminescentes não são projetados ser conduzidos na tensão reversa e não produzirão a luz sob esta circunstância. Avaliação máxima fornecida para a referência somente.



o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L 11



o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L 12



Notas: 1. Toda a tolerância da dimensão é ±0.2mm salvo disposição em contrário. 2. ponto da medida do Tc no cátodo



o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L 13



CONDIÇÃO DE SOLDA RECOMENDADA

Para a solda do manual. Use por favor a solda sem chumbo e a solda será executada usando um bocado de solda na

a temperatura mais baixa do que 350C, e será terminada dentro de 3,5 segundos para uma terra. Nenhuma força externo será aplicada

à peça da resina quando soldar for executada. O processo seguinte de solda deve ser realizado depois que o produto tem

retorne à temperatura ambiental. CUIDADO: CONTROLE DE TEMPERATURA



o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L 14o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L 15



Embalagem e rotulagem do produto



o poder superior da luz da paridade da luz do esporte de 10w 15w conduziu as microplaquetas LM80 passadas M15-02L 16
