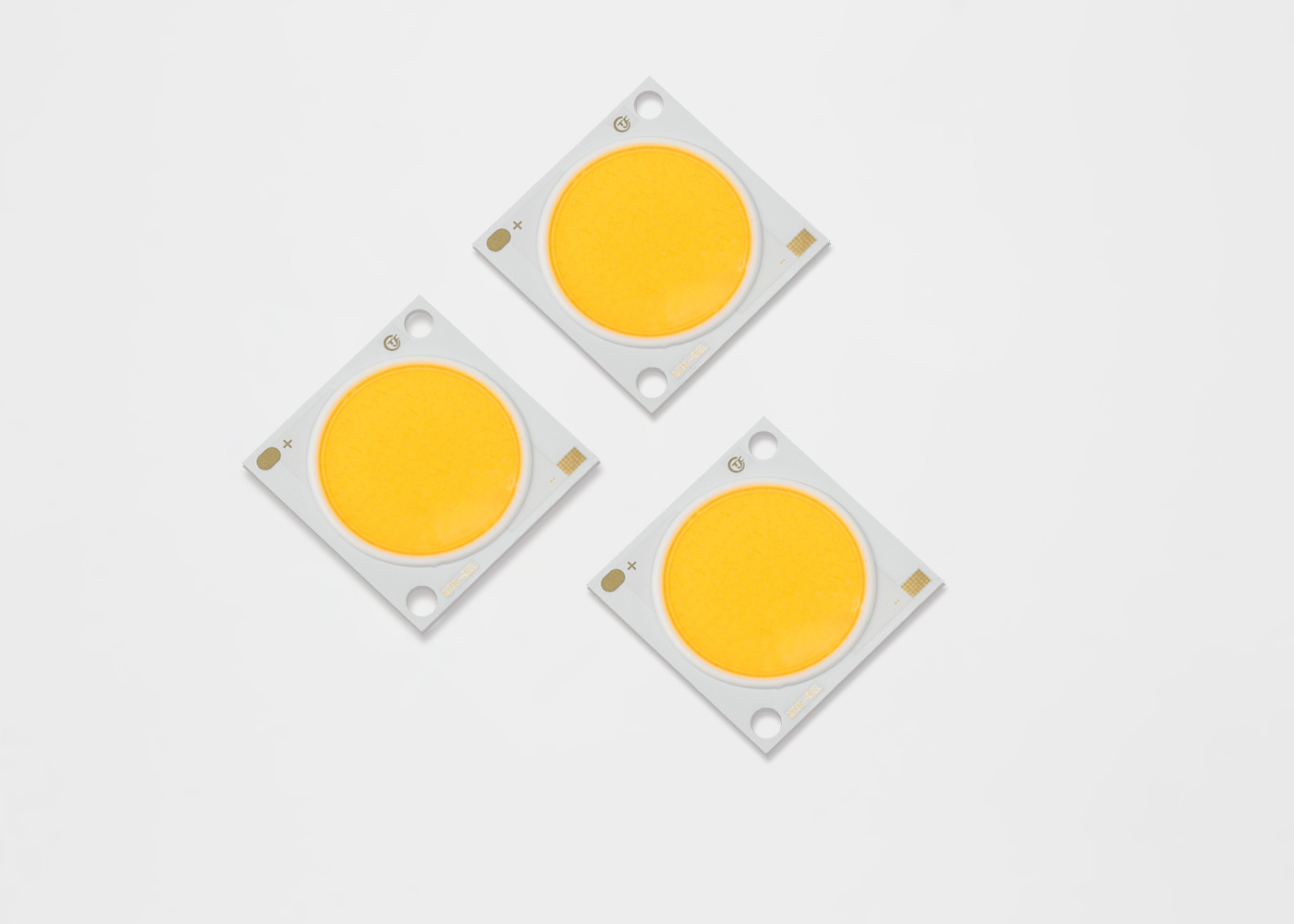

a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão

a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão
a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão

Imagem Grande :  a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão

Detalhes do produto:
Lugar de origem: Shenzhen
Marca: TYF
Certificação: CE,RoHs,LM80
Número do modelo: M36-02L
Condições de Pagamento e Envio:
Quantidade de ordem mínima: negociação
Preço: Negotiable
Tempo de entrega: 5-7 Dias
Termos de pagamento: D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 1.000.000 PCes/dia

a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão

descrição
Poder: 55W Emitindo-se a cor: Branco morno, branco natural, branco fresco, azul, cor-de-rosa
Material da microplaqueta: InGaN, Bridgelux, Epileds Tipo: COB LED
Temperatura de Cor: 6000-6500K, 3500K, 2800-7000k, espectro completo Índice de rendição de cor (Ra): 80,90,95
Ângulo de visão (°): 140 tensão: 32-36V
Aplicação: siga clara, para baixo luz, luz de rua Nome do produto: COB LED
Garantia: 5 anos Tempo: 50000hours
Realçar:

a espiga conduziu a microplaqueta

,

Microplaquetas da luz do diodo emissor de luz

O diodo emissor de luz da espiga lm80 do bridgleux da luz de rua de CL36241812P4 55W 160lm/w lasca o diodo emissor de luz alto da confiança do lúmen alto

a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão 0

• Eficácia de 160 lm/W típicos para 3000K, 80CRI

• Fonte luminosa alta compacta de densidade de fluxo

• Uniforme, iluminação de alta qualidade

• Opções do CRI do mínimo 70, 80, e 90

• Trajeto do thermal de StreaCLined

• Cor complacente da ENERGIA STAR®/ANSI que binning

  estrutura com padrão de 2, 3 e 5 SDCM

• Mais energia eficiente do que incandescente, halogênio

  e lâmpadas fluorescentes

• Operação da C.C. da tensão de alta tensão ou baixa

• Série do produto e logotipo da empresa na parte dianteira

• RoHS complacente



a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão 1



A designação da número da peça para disposições do diodo emissor de luz da série de TYF ML é explicada como segue:



a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão 2

a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão 3





Número da peça

Poder típico (W) CCT nominal (K)



CRI

O mínimo pulsou o fluxo (o lm) Fluxo pulsado típico (lm) Tensão típica (v) Corrente nominal (miliampère) Eficácia típica (lm/W)
CL36241812P430E*7 55,3 3000 K 70 8229 8848 51,2 1080 160
CL36241812P435E*7 55,3 3500 K 70 8383 9014 51,2 1080 163
CL36241812P440E*7 55,3 4000 K 70 8486 9125 51,2 1080 165
CL36241812P450E*7 55,3 5000 K 70 8589 9235 51,2 1080 167
CL36241812P457E*7 55,3 5700 K 70 8692 9346 51,2 1080 169
CL36241812P465E*7 55,3 6500 K 70 8589 9235 51,2 1080 167
CL36241812P422E*8 55,3 2200 K 80 6840 7355 51,2 1080 133
CL36241812P427E*8 55,3 2700 K 80 7354 7908 51,2 1080 143
CL36241812P430E*8 55,3 3000 K 80 7714 8295 51,2 1080 150
CL36241812P435E*8 55,3 3500 K 80 7817 8406 51,2 1080 152
CL36241812P440E*8 55,3 4000 K 80 7920 8516 51,2 1080 154
CL36241812P450E*8 55,3 5000 K 80 8022 8625 51,2 1080 156
CL36241812P457E*8 55,3 5700 K 80 8074 8682 51,2 1080 157
CL36241812P465E*8 55,3 6500 K 80 8074 8682 51,2 1080 157
CL36241812P422E*9 55,3 2200 K 90 5863 6304 51,2 1080 114
CL36241812P427E*9 55,3 2700 K 90 6274 6747 51,2 1080 122
CL36241812P430E*9 55,3 3000 K 90 6583 7078 51,2 1080 128
CL36241812P435E*9 55,3 3500 K 90 6789 7300 51,2 1080 132
CL36241812P440E*9 55,3 4000 K 90 6840 7355 51,2 1080 133
CL36241812P450E*9 55,3 5000 K 90 6891 7410 51,2 1080 134
CL36241812P457E*9 55,3 5700 K 90 6942 7465 51,2 1080 135





4, aplicações:



a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão 4



a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão 5

5,1 informação de Binning da cor


Figura 1: Gráfico de escaninhos do teste no espaço de cor xy (condições de teste pulsadas, Tj = 25°C)



a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão 6

CIE1931-x



Tabela 38: 2-Step a 5 definições do escaninho da cor da elipse do macadame da etapa para a escala do núcleo da espiga de TYF



Nominal

CCT

Ponto central LINHA CENTRAL PRINCIPAL (a, b)

Elipse







Anjo da rotação, θ

X Y 2-Step 3-Step 5-Step
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1





















































a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão 7


6,1 tabela 39: Avaliações máximas


a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão 8

Notas para a tabela 39:

  • Conduzido as disposições em uma manutenção mais alta do lúmen das correntes contudo pode ser reduzido.
  • A corrente apropriada que derating deve ser observada para manter a temperatura de junção abaixo do máximo
  • A operação pulsada com uma corrente de movimentação máxima igual ao pico indicado pulsou corrente dianteira é aceitável se o tempo ligado do pulso é ≤1ms pelo ciclo e o ciclo de dever é ≤10%
  • Os diodos luminescentes não são projetados ser conduzidos na tensão reversa e não produzirão a luz sob esta circunstância. Avaliação máxima fornecida para a referência somente.



a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão 9



a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão 10



Notas: 1. Toda a tolerância da dimensão é ±0.2mm salvo disposição em contrário. 2. ponto da medida do Tc no cátodo



8, CUIDADO



CONDIÇÃO DE SOLDA RECOMENDADA

Para a solda do manual. Use por favor a solda sem chumbo e a solda será executada usando um bocado de solda na

a temperatura mais baixa do que 350C, e será terminada dentro de 3,5 segundos para uma terra. Nenhuma força externo será aplicada

à peça da resina quando soldar for executada. O processo seguinte de solda deve ser realizado depois que o produto tem

retorne à temperatura ambiental. CUIDADO: CONTROLE DE TEMPERATURA



a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão 11



a microplaqueta da luz de rua de 55W 160lm/W conduziu anti poderoso da espiga CL36241812P4 - extrusão 12



Embalagem e rotulagem do produto
