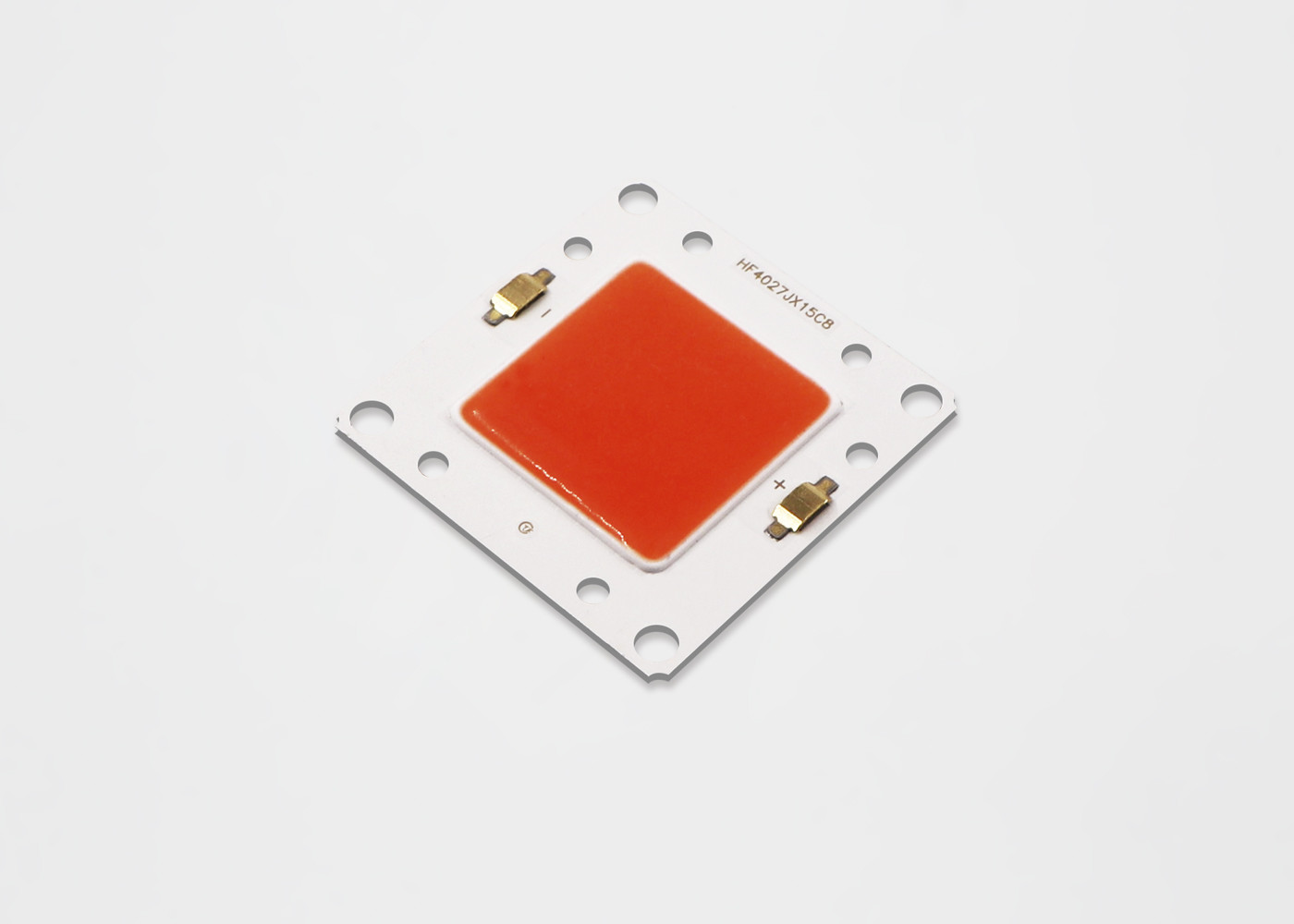

Rohs impermeável comercial conduzido cresce a espiga que da barra clara o espectro completo hidropônico cresce luzes da planta da horticultura da lâmpada para Indoo
1, características
• Eficácia de >130 lm/W típico para 6000K, 70CRI (PB)
• Eficácia de 140 lm/W típicos para 6000K, 70CRI (P6)
• A base de cobre, condutibilidade térmica é 122-176W/(m·K)
• Emitindo-se o diâmetro contra a pressão 80kg
• Mínimo 70, 80 opções do CRI
• Estrutura binning da cor complacente da ENERGIA STAR®/ANSI com padrão de 3 e 5 SDCM
• Mais energia eficiente do que incandescente, halogênio e lâmpadas fluorescentes
• Série do produto e logotipo da empresa na parte dianteira
• RoHS complacente
2 vantagens
• Estabilidade alta para a aplicação exterior
• Resistência térmica significativamente reduzida e temperatura de funcionamento aumentada
• Uniforme, luz branca consistente
• Abaixe custos de operação
• Fácil de usar com os detectores da luz do dia e de movimento permitir aumentou a economia de energia
• Custo de manutenção reduzido
• A favor do meio ambiente, nenhuma edição da eliminação
2, nomenclatura de produto
A designação da número da peça para disposições exteriores do diodo emissor de luz da série de TYF (OD) é explicada como segue:
3, avaliações máximas
| Número da peça |
Poder típico (W) |
CCT nominal (K) |
O mínimo pulsou o fluxo (o lm) |
Fluxo pulsado típico (lm) |
Tensão típica (v) |
Corrente nominal (miliampère) |
Eficácia típica (lm/W) |
| ML13070302P530E*7 |
3,1 |
3000 K |
377 |
419 |
9,6 |
320 |
135 |
| ML13070302P535E*7 |
3,1 |
3500 K |
382 |
425 |
9,6 |
320 |
137 |
| ML13070302P540E*7 |
3,1 |
4000 K |
385 |
428 |
9,6 |
320 |
138 |
| ML13070302P550E*7 |
3,1 |
5000 K |
388 |
431 |
9,6 |
320 |
139 |
| ML13070302P557E*7 |
3,1 |
5700 K |
391 |
434 |
9,6 |
320 |
140 |
| ML13070302P565E*7 |
3,1 |
6500 K |
388 |
431 |
9,6 |
320 |
139 |
| ML13070302P522E*8 |
3,1 |
2200 K |
304 |
338 |
9,6 |
320 |
109 |
| ML13070302P527E*8 |
3,1 |
2700 K |
326 |
363 |
9,6 |
320 |
117 |
| ML13070302P530E*8 |
3,1 |
3000 K |
338 |
375 |
9,6 |
320 |
121 |
| ML13070302P535E*8 |
3,1 |
3500 K |
346 |
384 |
9,6 |
320 |
124 |
| ML13070302P540E*8 |
3,1 |
4000 K |
352 |
391 |
9,6 |
320 |
126 |
| ML13070302P550E*8 |
3,1 |
5000 K |
357 |
397 |
9,6 |
320 |
128 |
| ML13070302P557E*8 |
3,1 |
5700 K |
363 |
403 |
9,6 |
320 |
130 |
| ML13070302P565E*8 |
3,1 |
6500 K |
357 |
397 |
9,6 |
320 |
128 |
| ML13070302P522E*9 |
3,1 |
2200 K |
262 |
291 |
9,6 |
320 |
94 |
| ML13070302P527E*9 |
3,1 |
2700 K |
285 |
316 |
9,6 |
320 |
102 |
| ML13070302P530E*9 |
3,1 |
3000 K |
296 |
329 |
9,6 |
320 |
106 |
| ML13070302P535E*9 |
3,1 |
3500 K |
304 |
338 |
9,6 |
320 |
109 |
| ML13070302P540E*9 |
3,1 |
4000 K |
310 |
344 |
9,6 |
320 |
111 |
| ML13070302P550E*9 |
3,1 |
5000 K |
315 |
350 |
9,6 |
320 |
113 |
| ML13070302P557E*9 |
3,1 |
5700 K |
321 |
357 |
9,6 |
320 |
115 |
4, aplicações:
5. Propriedades óticas
5,1 informação de Binning da cor
Figura 1: Gráfico de escaninhos do teste no espaço de cor xy (condições de teste pulsadas, Tj = 25°C)
CIE1931-x
Tabela 38: 2-Step a 5 definições do escaninho da cor da elipse do macadame da etapa para a escala do núcleo da espiga de TYF
|
Nominal
CCT
|
Ponto central |
LINHA CENTRAL PRINCIPAL (a, b) |
Elipse
Anjo da rotação, θ
|
| X |
Y |
2-Step |
3-Step |
5-Step |
| 2200K |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53,1 |
| 2700K |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54,1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53,4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58,1 |
6, avaliações máximas absolutas
6,1 tabela 39: Avaliações máximas
Notas para a tabela 12:
- Conduzido as disposições em uma manutenção mais alta do lúmen das correntes contudo pode ser reduzido.
- A corrente apropriada que derating deve ser observada para manter a temperatura de junção abaixo do máximo
- A operação pulsada com uma corrente de movimentação máxima igual ao pico indicado pulsou corrente dianteira é aceitável se o tempo ligado do pulso é ≤1ms pelo ciclo e o ciclo de dever é ≤10%
- Os diodos luminescentes não são projetados ser conduzidos na tensão reversa e não produzirão a luz sob esta circunstância. Avaliação máxima fornecida para a referência somente.
7, dimensão mecânica
Notas: 1. Toda a tolerância da dimensão é ±0.2mm salvo disposição em contrário. 2. ponto da medida do Tc no cátodo
8, CUIDADO
CONDIÇÃO DE SOLDA RECOMENDADA
Para a solda do manual. Use por favor a solda sem chumbo e a solda será executada usando um bocado de solda na
a temperatura mais baixa do que 350C, e será terminada dentro de 3,5 segundos para uma terra. Nenhuma força externo será aplicada
à peça da resina quando soldar for executada. O processo seguinte de solda deve ser realizado depois que o produto tem
retorne à temperatura ambiental. CUIDADO: CONTROLE DE TEMPERATURA
9, empacotamento e rotulagem
Embalagem e rotulagem do produto
