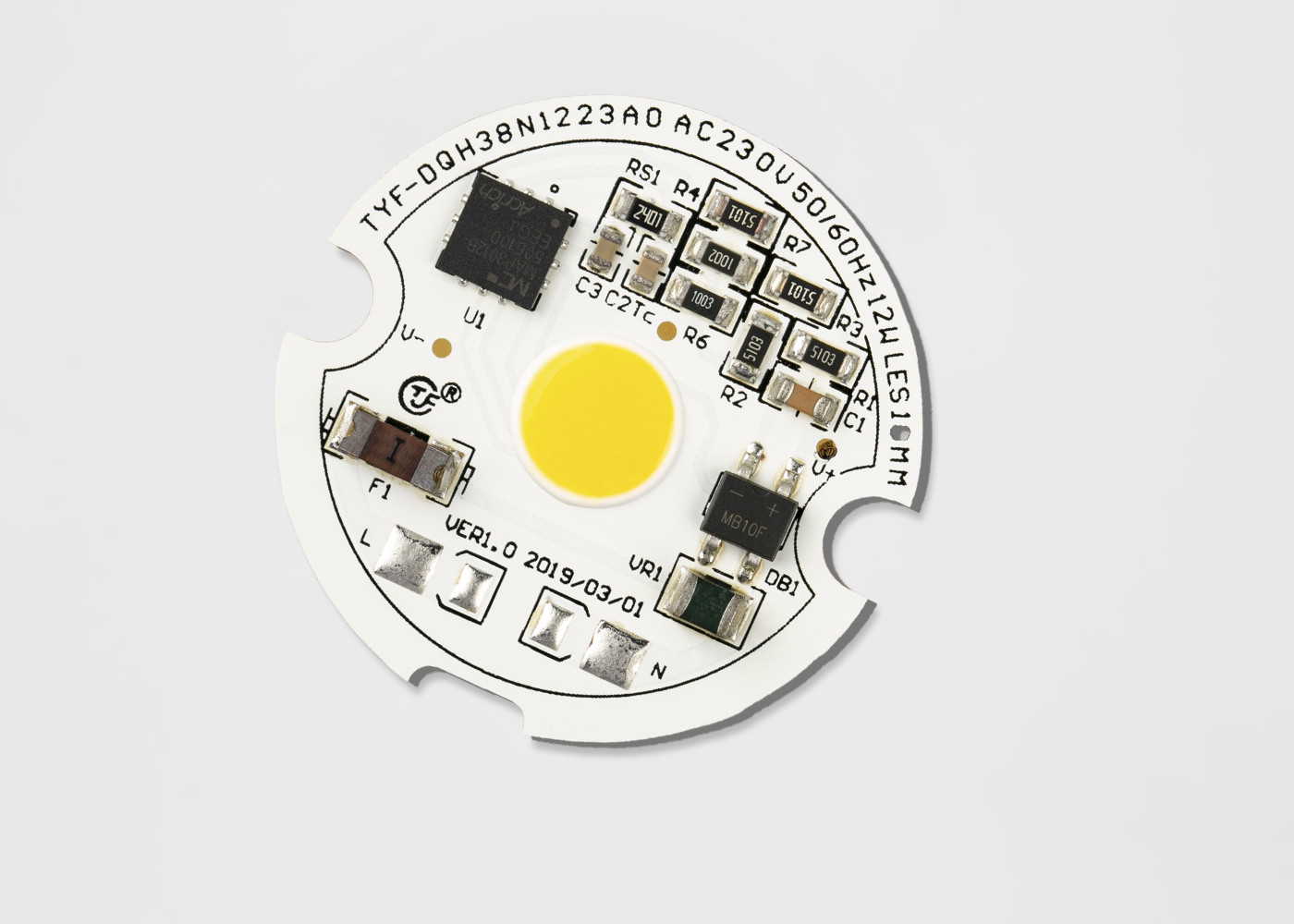

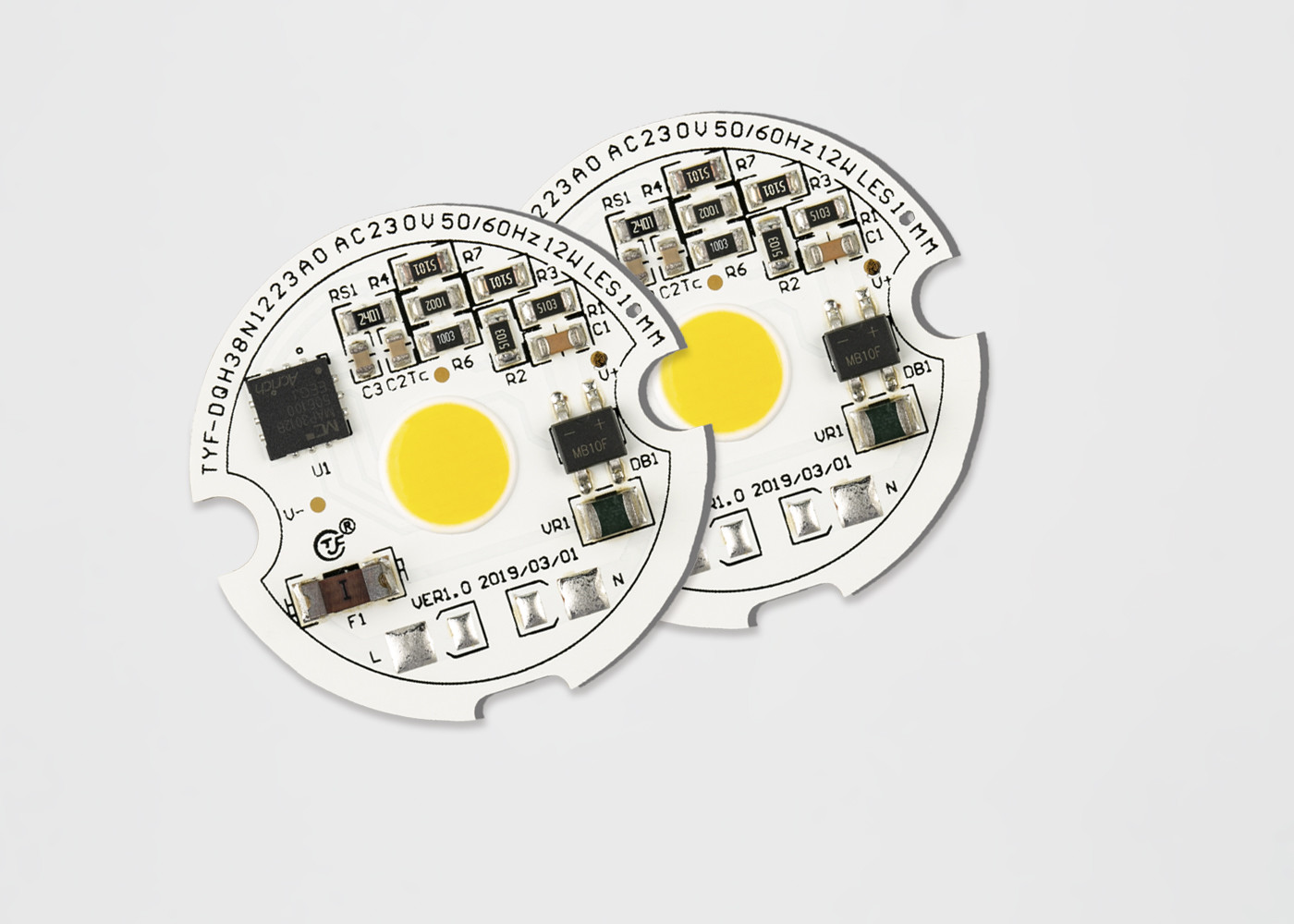

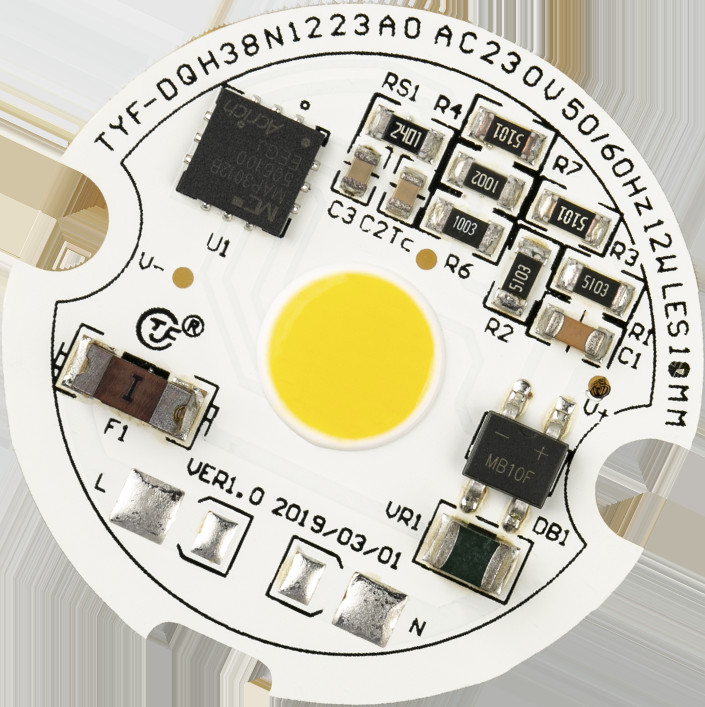

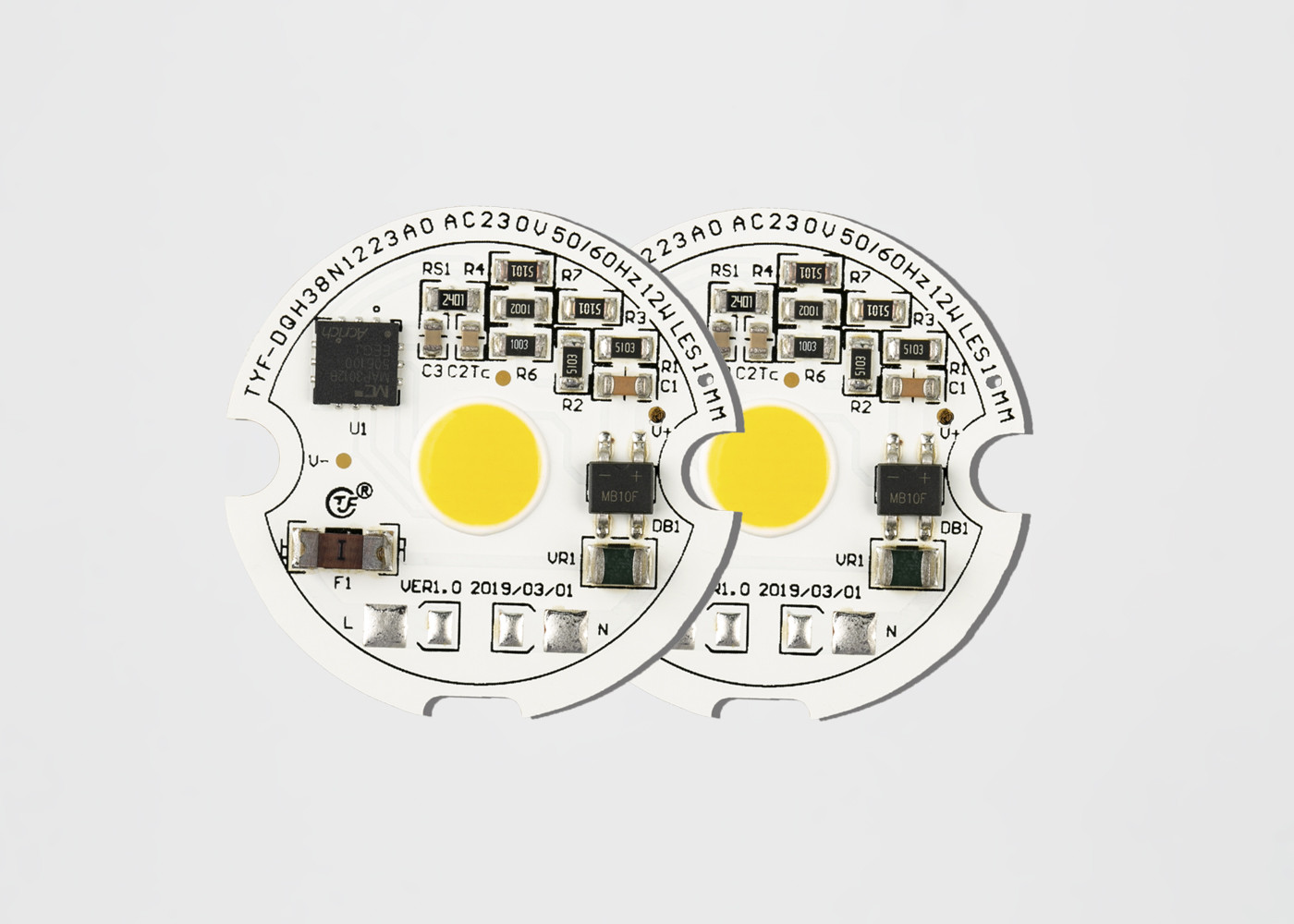

O período de longa vida conduziu Modul 230v, módulo conduzido 5w para para baixo ilumina a luz do esporte

Módulo LED 3w 5w 6w 9w 12w AC COB DOB LED Chip 110v 220v chip led cob para Downlights, luzes esportivas 3000K 4000K 6000K

• Conecta-se diretamente à tensão da linha AC
• Alto PF e baixo THD
• Alto desempenho e alto brilho
• Longa vida útil e alta confiabilidade
• Baixa EMI
• BOM simples
• Conforme com CE Compliant
• Conforme com ROHS e REACH
• Fácil montagem

1) código do produto: C=Módulo do cliente D=Módulo próprio

2) Código do cliente e Código do módulo: se ①=C, então 4 dígitos para o código do cliente, caso contrário, para o código do módulo próprio

3) Código IC: um caractere para IC

4) Código de potência:

5) Código de tensão:11=110V,12=120V,22=220V,23=230V

6) Código CCT

Características Elétricas e Ópticas(Ta=25℃) Tabela 2-1

Propriedades ópticas

Bins de cromaticidade

TYF está em conformidade com o padrão ANSI C78.377A para sua estrutura de bin de cromaticidade. Para cada quadrângulo ANSI para a faixa de CCT de 2700K a 6500K, a TYF fornece 5 Bins e 3 Bins.

Tabela 4-1 5 passos Bins

Tabela 4-2 3 passos Bins

 Curvas Elétricas e Ópticas Típicas

Figura 4-2-1 Potência relativa vs. Tensão, T_a =25℃

Figura 4-2-2 Fluxo luminoso relativo vs. Tensão, T_a =25℃

Figura 4-2-3 Padrão radiante, T_a =25℃

Notas:

1) Todas as dimensões estão em milímetros. (Tolerância:±0,2 mm)

2) Escala: Nenhum

Observação:

1) O módulo DOB da TYF Opto. é recomendado para manter a temperatura da junção abaixo da especificação máxima da temperatura da junção. (Tabela 2-4).

Temperatura do fio do LED e temperatura da caixa superior do IC medidas com termopar. As temperaturas da junção do LED e do IC podem ser calculadas usando as fórmulas a seguir.

Ts_max=Tj_max-Rθj-s * Pd

Por exemplo:

Se a temperatura do fio do LED e a temperatura da caixa superior do IC forem 90℃, então a temperatura da junção do LED

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

e a temperatura da junção do IC

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃

Manuseio de resina de silicone de DOB (AC-COB)

Produtos de módulos LED TYF Opto., embalados em bandeja de plástico, de acordo com tamanhos diferentes, XX PCs cada bandeja de plástico, conforme mostrado a seguir. produtos sem caixa de plástico embalados em sacos de bolhas, a fim de evitar a pressão externa, escolha diferentes sacos de bolhas, de acordo com o tamanho do produto em cada embalagem de XX produtos, o produto embalado será armazenado na forma de caixa e selado, conforme mostrado a seguir.

1) xx PCS módulo LED por bandeja 4) Informações da caixa e embalagem

2) Empilhamento e colagem da bandeja, módulo LED XX bandejas e bandejas adicionais 1 fictícias cada uma caixa. Adicione gel de sílica (1 cada) na parte superior da bandeja

3) Embalagem de vedação
