Lâmpadas de LED AC 230v 120LM/W Sem sombra Alto brilho CE

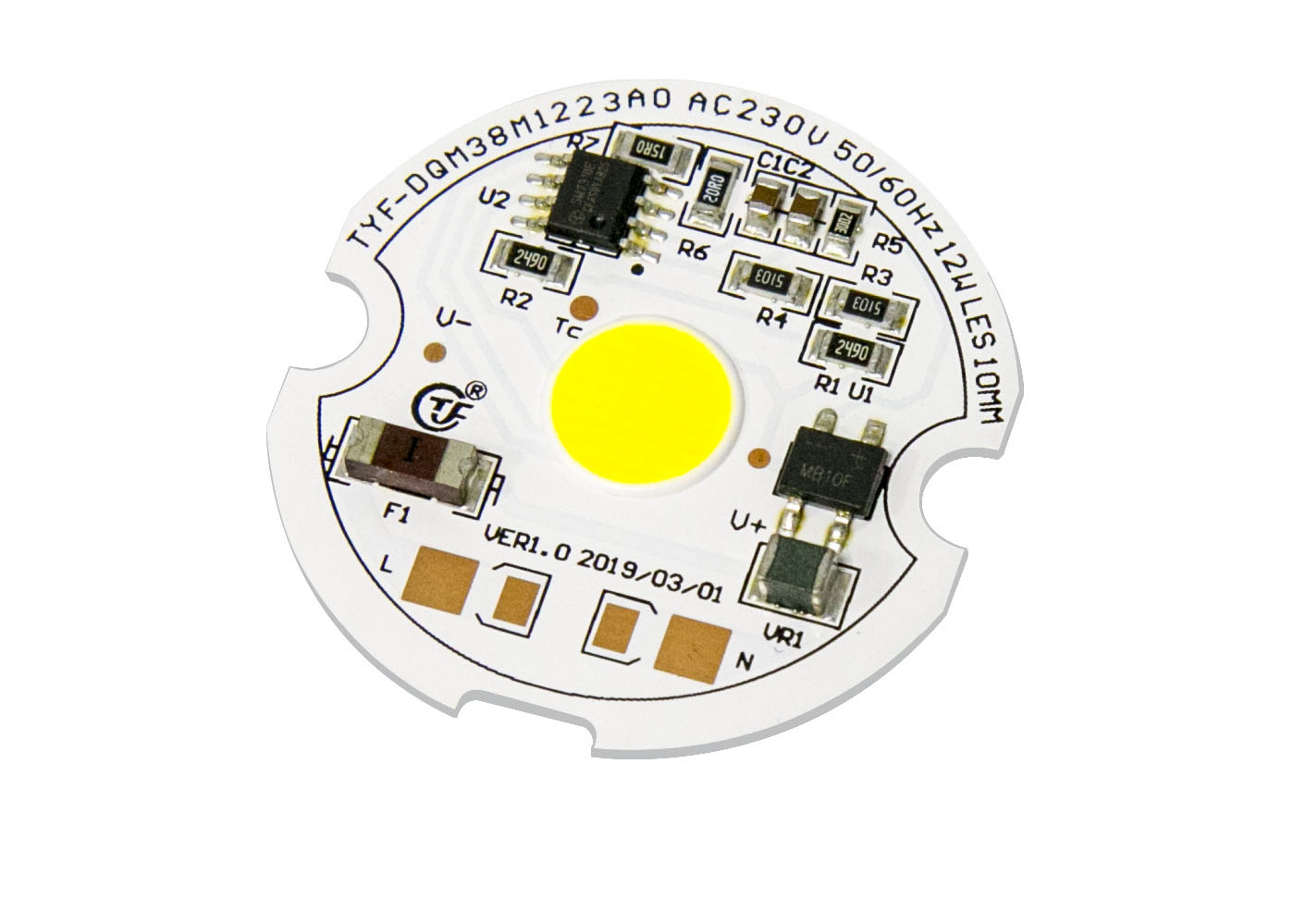

Parede interior de LED AC COBRefletoresAC230V 12W 3000K 4000K 6000K 70Ra 80Ra condutor a bordo PCB de alumínio

TYF-DQM38M1223A0.pdf

• Conecta-se à tensão da linha AC diretamente
• PF elevado e THD baixo
• Alto desempenho e alto brilho
• Duração de vida e alta fiabilidade
• Baixo IME
• BOM simples
• Conforme com o CE Compliant
• Compatível com a ROHS e com o REACH
• Fácil montagem

1) código do produto: C=Módulo do cliente D=Módulo próprio

2) Código do cliente e código do módulo: se 1=C, então 4 dígitos para o código do cliente, caso contrário, para o código do próprio módulo

3) Código IC: um carácter para o IC

4) Código de energia:

5) Código de tensão:11=110V,12=120V,22=220V,23=230V

6) Código TCC

Características eléctricas e ópticas (Ta=25°C) Quadro 2-1

Propriedades ópticas

Reservatórios de cromaticidade

Para cada quadrângulo ANSI para a faixa CCT de 2700K a 6500K, o TYF fornece 5 Bins e 3 Bins.

Quadro 4-1 5 - Reservatórios

Quadro 4-2 - Reservatórios de três etapas

Curvas elétricas e ópticas típicas

Figura 4-2-1 Potência relativa versus tensão, T_a)= 25°C

Figura 4-2-3 Padrão radiante, T_a)= 25°C

Notas:

1) Todas as dimensões são em milímetros.

2)Escala: Nenhuma

Nota:

1) TYF Opto. DOB Module Recomenda-se manter a temperatura da junção abaixo da especificação máxima da temperatura da junção (Tabela 2-4).

A temperatura de condução do LED e a temperatura da caixa superior do IC medidos com o termocouple. As temperaturas de unção do LED e do IC podem ser calculadas usando as fórmulas seguintes.

Ts_max=Tj_max-Rθj-s * Pd

Por exemplo:

Se a temperatura de condução do LED e a temperatura da caixa superior do IC forem de 90°C, a temperatura da junção do LED

Tj=Ts_max+Rθj-s*Pd=90°C + 12 °C/W* 1 W = 102 °C

e a temperatura da junção do IC

Tj=Ts_max+Rθj-s*Pd=90 °C + 15 °C/W*2 W= 120 °C

Resina de silicone de DOB (AC-COB)

TYF Opto. Produtos de módulos LED, embalados em bandejas de plástico, de acordo com diferentes tamanhos, XX PCs por bandeja de plástico, conforme mostrado a seguir.para evitar a pressão externa, escolha um saco de bolhas diferente, de acordo com o tamanho do produto em cada embalagem de produtos XX, o produto embalado será armazenado sob a forma de caixa e selado, como mostrado a seguir.

1) xx PCS de módulos LED por bandeja 4) Informações sobre a caixa e embalagem

2) Empilhadeira e gravação, módulo LED XX bandejas e 1 bandeja-fantasma adicional cada Adicionar gel de sílica (1 cada) no topo da bandeja

3) Embalagem de vedação
