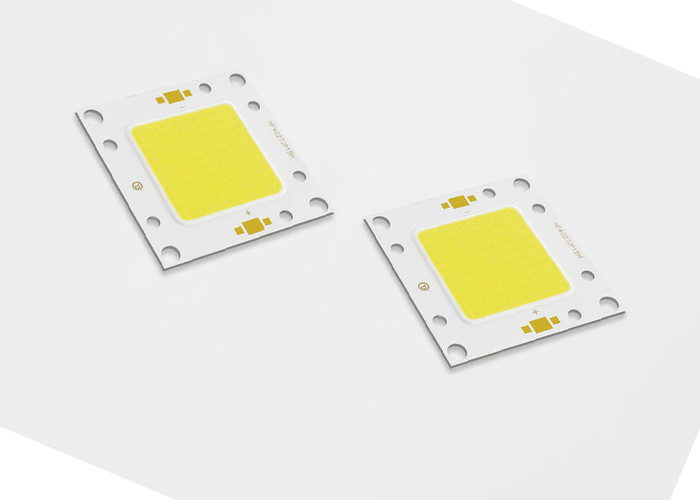

3-200 W Cob LED de alta potência Material de base de cobre Iluminação pontual para trilhos
2 Vantagens
• Alta estabilidade para aplicação externa
• Resistência térmica significativamente reduzida e
aumento da temperatura operacional
• Luz branca uniforme e consistente • Menor custo operacional • Fácil de usar com luz natural e detectores de movimento para
permitir maior economia de energia
• Custo de manutenção reduzido • Ambientalmente amigável, sem problemas de descarte
A designação do número de peça para as matrizes de LED da Série Especial TYF é explicada da seguinte forma:
|
Número da peça
|
Potência Típica (W) |
CCT Nominal (K) |
CRI
|
Fluxo Pulsado Mínimo (lm) |
Fluxo Pulsado Típico (lm) |
Tensão Típica (V) |
Corrente nominal (mA) |
Eficácia Típica (lm/W) |
| CL54351818P430E*7 |
82,9 |
3000 K |
70 |
12027 |
12932 |
51.2 |
1620 |
156 |
| CL54351818P435E*7 |
82,9 |
3500K |
70 |
12181 |
13098 |
51.2 |
1620 |
158 |
| CL54351818P440E*7 |
82,9 |
4000 K |
70 |
12258 |
13181 |
51.2 |
1620 |
159 |
| CL54351818P450E*7 |
82,9 |
5000 K |
70 |
12413 |
13347 |
51.2 |
1620 |
161 |
| CL54351818P457E*7 |
82,9 |
5700 K |
70 |
12490 |
13430 |
51.2 |
1620 |
162 |
| CL54351818P465E*7 |
82,9 |
6500 K |
70 |
12413 |
13347 |
51.2 |
1620 |
161 |
| CL54351818P422E*8 |
82,9 |
2200K |
80 |
10100 |
10860 |
51.2 |
1620 |
131 |
| CL54351818P427E*8 |
82,9 |
2700 K |
80 |
10948 |
11772 |
51.2 |
1620 |
142 |
| CL54351818P430E*8 |
82,9 |
3000 K |
80 |
11256 |
12103 |
51.2 |
1620 |
146 |
| CL54351818P435E*8 |
82,9 |
3500K |
80 |
11410 |
12269 |
51.2 |
1620 |
148 |
| CL54351818P440E*8 |
82,9 |
4000 K |
80 |
11487 |
12352 |
51.2 |
1620 |
149 |
| CL54351818P450E*8 |
82,9 |
5000 K |
80 |
11642 |
12518 |
51.2 |
1620 |
151 |
| CL54351818P457E*8 |
82,9 |
5700 K |
80 |
11796 |
12684 |
51.2 |
1620 |
153 |
| CL54351818P465E*8 |
82,9 |
6500 K |
80 |
11642 |
12518 |
51.2 |
1620 |
151 |
| CL54351818P422E*9 |
82,9 |
2200K |
90 |
8943 |
9616 |
51.2 |
1620 |
116 |
| CL54351818P427E*9 |
82,9 |
2700 K |
90 |
9791 |
10528 |
51.2 |
1620 |
127 |
| CL54351818P430E*9 |
82,9 |
3000 K |
90 |
10023 |
10777 |
51.2 |
1620 |
130 |
| CL54351818P435E*9 |
82,9 |
3500K |
90 |
10177 |
10943 |
51.2 |
1620 |
132 |
| CL54351818P440E*9 |
82,9 |
4000 K |
90 |
10254 |
11026 |
51.2 |
1620 |
133 |
| CL54351818P450E*9 |
82,9 |
5000 K |
90 |
10408 |
11192 |
51.2 |
1620 |
135 |
| CL54351818P457E*9 |
82,9 |
5700 K |
90 |
10485 |
11275 |
51.2 |
1620 |
136 |
5.1 Informações de classificação de cores
Figura 1: Gráfico de caixas de teste no espaço de cores xy (condições de teste pulsadas, Tj = 25°C)
CIE1931-x
Tabela 38: definições de compartimento de cores de elipse MacAdam de 2 etapas a 5 etapas para a linha principal de TYF CoB
|
Nominal
CCT
|
Ponto central |
EIXO MAIOR (a, b) |
Elipse
Anjo de rotação,θ
|
| x |
Y |
2-Passos |
3-Passos |
5-Passos |
| 2200K |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700k |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53.4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
Notas para a Tabela 12:
- Conduza as matrizes em correntes mais altas, no entanto, a manutenção do lúmen pode ser reduzida.
- A redução adequada da corrente deve ser observada para manter a temperatura da junção abaixo do máximo
- A operação pulsada com uma corrente de acionamento de pico igual à corrente direta pulsada de pico declarada é aceitável se o tempo de ativação do pulso for ≤1ms por ciclo e o ciclo de trabalho for ≤10%
- Os diodos emissores de luz não são projetados para serem acionados em tensão reversa e não produzirão luz sob essa condição.Classificação máxima fornecida apenas para referência.
Observações: 1. Todas as tolerâncias dimensionais são de ±0,2 mm, salvo indicação em contrário.2. Ponto de medição Tc no cátodo
CONDIÇÃO DE SOLDAGEM RECOMENDADA
Para solda manual.Por favor, use solda sem chumbo e a solda deve ser implementada usando um bit de solda em um
temperatura inferior a 350C, e deve ser concluído dentro de 3,5 segundos para uma terra.Nenhuma força externa deve ser aplicada
à peça de resina enquanto a soldagem é implementada.O próximo processo de soldagem deve ser realizado após o produto ter
voltar à temperatura ambiente.CUIDADO: CONTROLE DE TEMPERATURA
