Módulo LED COB, módulo AC, chip LED sem driver 110v/220v 4000K Holofote luz de rua Led
Detalhes:

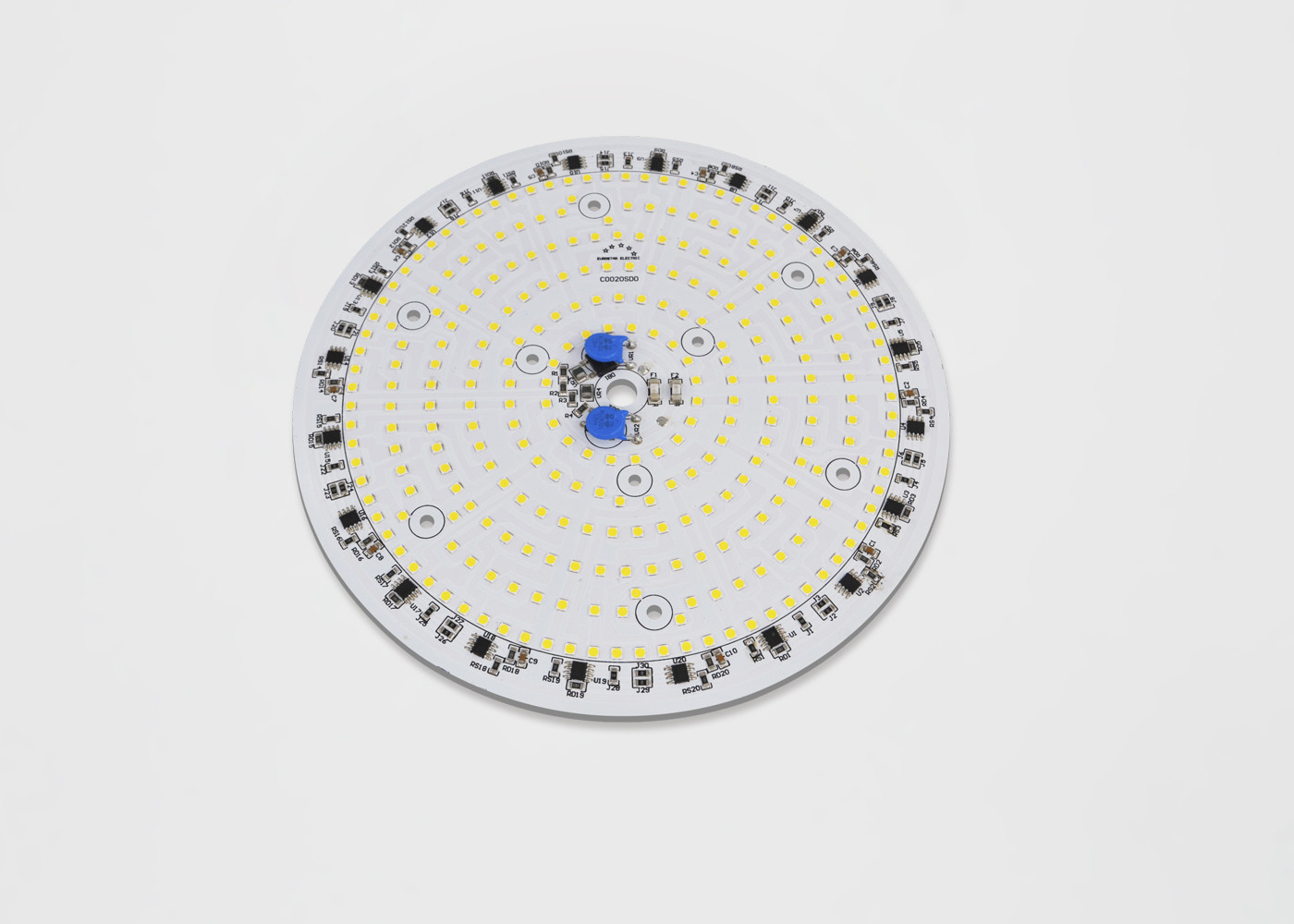

Nome do item: Módulo AC SMD para luminária UFO high bay
Tipo de produto: Módulo AC
Tensão: 110/220v
Local de origem: ShenZhen, China
Modelo: TYF DQ195
MOQ: 1 conjunto
1. Características do produto
- Conecta-se diretamente à tensão da linha AC
- Alta eficiência e fator de potência
- Longa vida útil
- BOM simples
- Conforme Rosh
- Regulação da tensão da linha
- Fácil montagem
- Produto sem chumbo
2. Aplicações:
Luminária High bay/Holofote Imagem necessária
3. Características elétricas e ópticas (Ta=25℃) Tabela 2-1
| Tensão de entrada |
Vin |
V |
230 |
| Corrente de entrada |
IF |
mA |
974.2 |
| Frequência de operação |
F |
Hz |
50/60 |
| Potência de entrada |
P |
W |
203.3 |
| Fator de potência |
PF |
％ |
0.908 |
| Distorção harmônica total |
THD |
％ |
46.58% |
| Tipo de escurecimento |
RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Smart □ Outro |
| Capacidade de surto |
Vs |
KV |
1.5 |
| Rigidez dielétrica (AC) |
Ve |
KV |
1.5 |
| Temperatura de operação/caixa |
Ta/Tc |
℃ |
25/85 |
| Parâmetros do LED |
3030 |
| Fluxo luminoso |
Φv |
Lm |
20048 |
| Eficiência luminosa |
ηv |
Lm/w |
98.59 |
| Temperatura de cor |
CCT |
K |
5895 |
| Índice de reprodução de cor |
Ra/CRI |
％ |
81.7/73.8 |
| Distribuição de luz |
- |
- |
|
| Ângulo de visão |
2θ 1/2 |
Graus |
- |
4. Propriedades ópticas
4.1 Bins de cromaticidade
A TYF está em conformidade com o padrão ANSI C78.377A para sua estrutura de bin de cromaticidade. Para cada quadrângulo ANSI para a faixa de CCT de 2700K a 6500K, a TYF fornece 5 Bins e 3 Bins.
Figura 3-1 Bin de cromaticidade
Tabela 4-1 5 passos Bins
| CCT |
Passos |
Cx |
Cy |
a |
b |
theta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tabela 4-2 3 passos Bins
| CCT |
Passos |
Cx |
Cy |
a |
b |
theta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
4.2 Curvas elétricas e ópticas típicas
Figura 4-2-1 Potência relativa vs. Tensão, Ta =25℃
Figura 4-2-2 Fluxo luminoso relativo vs. Tensão, Ta =25℃
Figura 4-2-3 Padrão radiante, Ta =25℃
5. Principais especificações/características especiais:
1. Acionamento direto para tensão da linha AC: 120/230V, sem drivers AC/DC
2. Com OTR, OVP, OCP, Capacidade de surto, 1000V
3. Alta PF, certificações CE
4. Boa consistência de cor, alto IRC
5. Temperatura ambiente: -20-50℃, temperatura da caixa: <70℃
6. Tamanho pequeno, design flexível, tamanho da PCB, CCT, potência, pode ser personalizado de acordo com os desejos do cliente.
7. Vida útil > 30.000 horas
6. Embalagem
Produtos de módulos LED TYF Opto., embalados em bandeja de plástico, de acordo com tamanhos diferentes, XX unidades por bandeja de plástico, conforme mostrado a seguir. produtos sem caixa de plástico embalados em sacos de bolhas, a fim de evitar a pressão externa, escolha sacos de bolhas diferentes, de acordo com o tamanho do produto em cada embalagem de XX produtos, o produto embalado será armazenado em forma de caixa e selado, conforme mostrado a seguir.
1) xx PCS módulo LED por bandeja 4) Informações da caixa e embalagem
2) Empilhamento e colagem da bandeja, módulo XX LED
bandejas e bandejas fictícias adicionais 1 cada uma
caixa. Adicione gel de sílica (1 cada) na parte superior da bandeja
3) Embalagem de vedação
