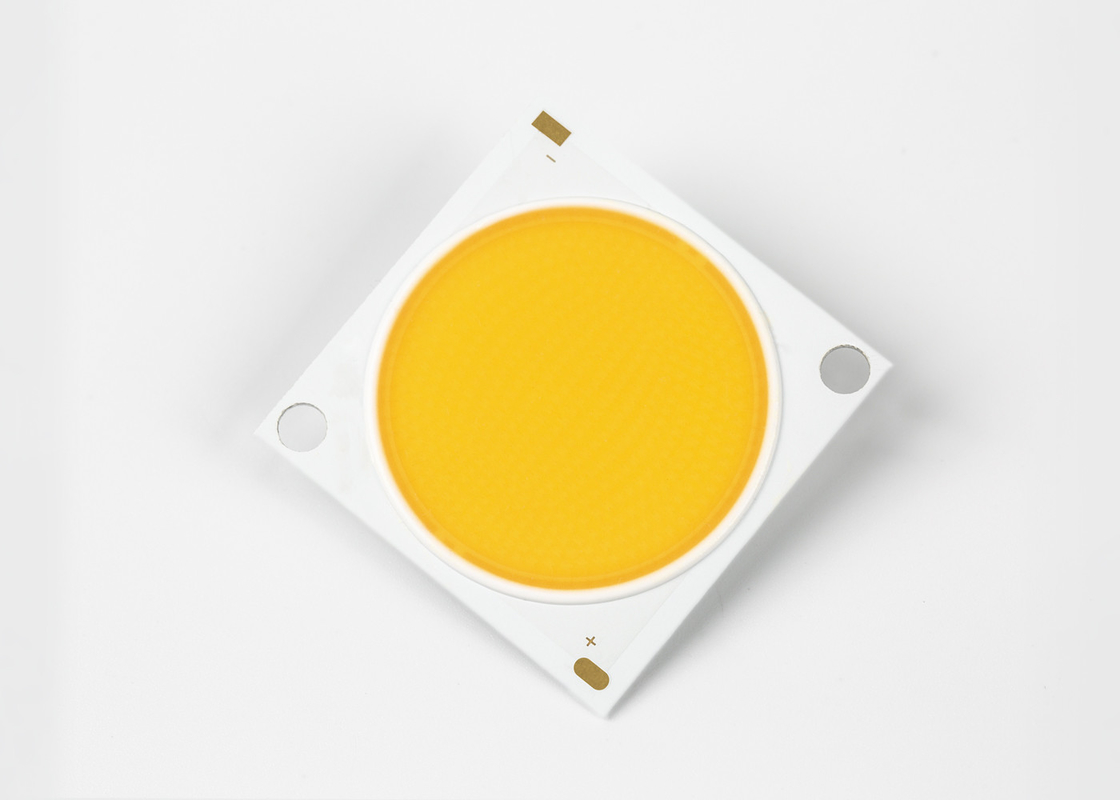

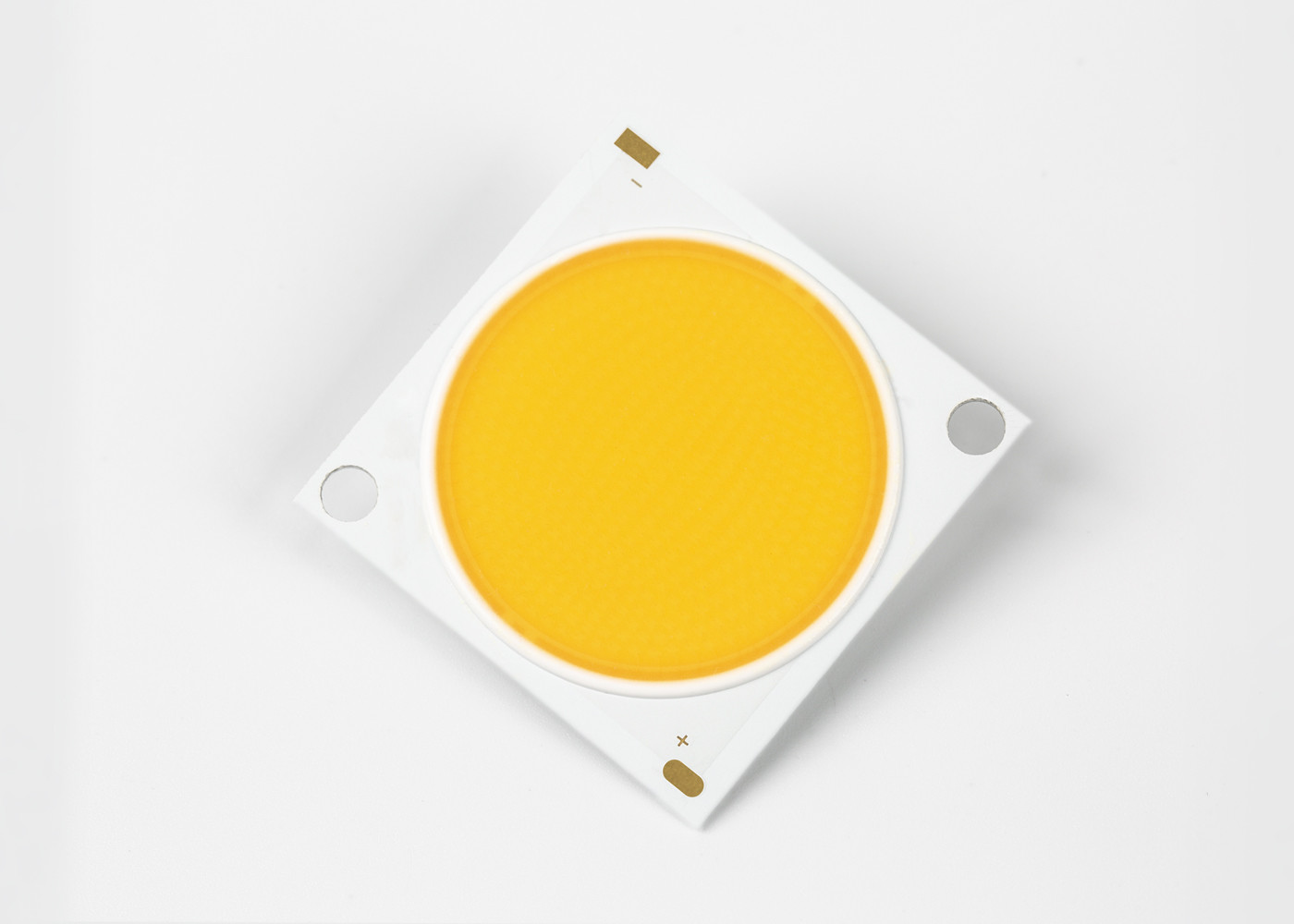

30 W 36 V Lâmpada comercial residencial de alta potência para ambientes internos LED COB Bridgelux RA90
• Eficácia de 155 lm/W típico para 3000K, 80CRI
• Fonte de luz compacta de alta densidade de fluxo
• Iluminação uniforme e de alta qualidade
• Opções mínimas de 70, 80 e 90 CRI
• Trajeto térmico StreaCLined
• Classificação de cores compatível com ENERGY STAR® / ANSI
estrutura com padrão 2, 3 e 5 SDCM
Características DoLED espiga de alta potência
1. Bom desempenho térmico e amplo canal quente.
2. O local é uniforme.
3. Economia de energia e proteção ambiental, alta eficiência luminosa.
4. Alto brilho, baixa deterioração de luz, polido.
5. Fácil de usar e fácil de instalar.
6. Forte capacidade antiestática.
A designação do número de peça para matrizes de LED da série TYF ML é explicada da seguinte forma:
|
Número da peça
|
Potência Típica (W) |
CCT Nominal (K) |
CRI
|
Fluxo Pulsado Mínimo (lm) |
Fluxo Pulsado Típico (lm) |
Tensão Típica (V) |
Corrente nominal (mA) |
Eficácia Típica (lm/W) |
| CL25171210P430E*7 |
30.6 |
3000 K |
70 |
4468 |
4804 |
34 |
900 |
157 |
| CL25171210P435E*7 |
30.6 |
3500K |
70 |
4553 |
4896 |
34 |
900 |
160 |
| CL25171210P440E*7 |
30.6 |
4000 K |
70 |
4639 |
4988 |
34 |
900 |
163 |
| CL25171210P450E*7 |
30.6 |
5000 K |
70 |
4696 |
5049 |
34 |
900 |
165 |
| CL25171210P457E*7 |
30.6 |
5700 K |
70 |
4724 |
5080 |
34 |
900 |
166 |
| CL25171210P465E*7 |
30.6 |
6500 K |
70 |
4696 |
5049 |
34 |
900 |
165 |
| CL25171210P422E*8 |
30.6 |
2200K |
80 |
3785 |
4070 |
34 |
900 |
133 |
| CL25171210P427E*8 |
30.6 |
2700 K |
80 |
4013 |
4315 |
34 |
900 |
141 |
| CL25171210P430E*8 |
30.6 |
3000 K |
80 |
4183 |
4498 |
34 |
900 |
147 |
| CL25171210P435E*8 |
30.6 |
3500K |
80 |
4240 |
4559 |
34 |
900 |
149 |
| CL25171210P440E*8 |
30.6 |
4000 K |
80 |
4297 |
4621 |
34 |
900 |
151 |
| CL25171210P450E*8 |
30.6 |
5000 K |
80 |
4326 |
4651 |
34 |
900 |
152 |
| CL25171210P457E*8 |
30.6 |
5700 K |
80 |
4354 |
4681 |
34 |
900 |
153 |
| CL25171210P465E*8 |
30.6 |
6500 K |
80 |
4326 |
4651 |
34 |
900 |
152 |
| CL25171210P422E*9 |
30.6 |
2200K |
90 |
3187 |
3427 |
34 |
900 |
112 |
| CL25171210P427E*9 |
30.6 |
2700 K |
90 |
3415 |
3672 |
34 |
900 |
120 |
| CL25171210P430E*9 |
30.6 |
3000 K |
90 |
3586 |
3856 |
34 |
900 |
126 |
| CL25171210P435E*9 |
30.6 |
3500K |
90 |
3643 |
3917 |
34 |
900 |
128 |
| CL25171210P440E*9 |
30.6 |
4000 K |
90 |
3671 |
3947 |
34 |
900 |
129 |
| CL25171210P450E*9 |
30.6 |
5000 K |
90 |
3700 |
3978 |
34 |
900 |
130 |
| CL25171210P457E*9 |
30.6 |
5700 K |
90 |
3728 |
4008 |
34 |
900 |
131 |
5.1 Informações de classificação de cores
Figura 1: Gráfico de caixas de teste no espaço de cores xy (condições de teste pulsadas, Tj = 25°C)
CIE1931-x
Tabela 38: definições de compartimento de cores de elipse MacAdam de 2 etapas a 5 etapas para a linha principal de TYF CoB
|
Nominal
CCT
|
Ponto central |
EIXO MAIOR (a, b) |
Elipse
Anjo de rotação,θ
|
| x |
Y |
2-Passos |
3-Passos |
5-Passos |
| 2200K |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700k |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53.4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
Notas para a Tabela 39:
- Conduza as matrizes em correntes mais altas, no entanto, a manutenção do lúmen pode ser reduzida.
- A redução adequada da corrente deve ser observada para manter a temperatura da junção abaixo do máximo
- A operação pulsada com uma corrente de acionamento de pico igual à corrente direta pulsada de pico declarada é aceitável se o tempo de ativação do pulso for ≤1ms por ciclo e o ciclo de trabalho for ≤10%
- Os diodos emissores de luz não são projetados para serem acionados em tensão reversa e não produzirão luz sob essa condição.Classificação máxima fornecida apenas para referência.
Observações: 1. Todas as tolerâncias dimensionais são de ±0,2 mm, salvo indicação em contrário.2. Ponto de medição Tc no cátodo
CONDIÇÃO DE SOLDAGEM RECOMENDADA
Para solda manual.Por favor, use solda sem chumbo e a solda deve ser implementada usando um bit de solda em um
temperatura inferior a 350C, e deve ser concluído dentro de 3,5 segundos para uma terra.Nenhuma força externa deve ser aplicada
à peça de resina enquanto a soldagem é implementada.O próximo processo de soldagem deve ser realizado após o produto ter
voltar à temperatura ambiente.CUIDADO: CONTROLE DE TEMPERATURA
