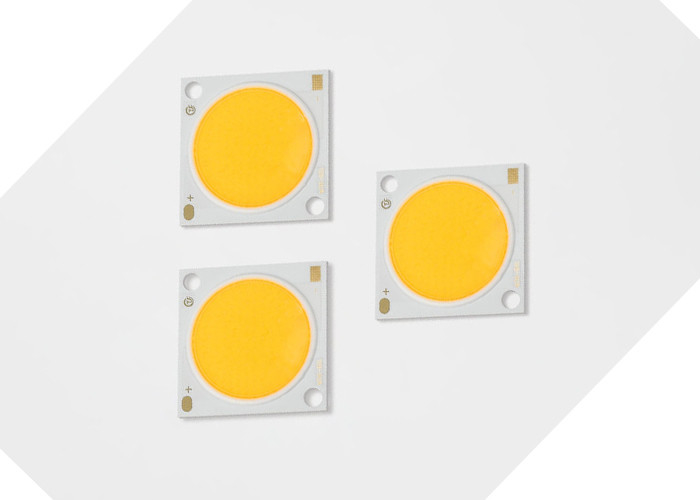

120 W 100 W Chip LED Cob CLU058 Bridlgeux 80 W Super High Lumen Led Power

Informação Básica

Lugar de origem:	Shenzhen
Marca:	TYF
Certificação:	CE,RoHs,LM80
Número do modelo:	M54-01l

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Tempo de entrega:	5-7 dias
Termos de pagamento:	D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte:	1.000.000 PCS/day

Melhor preço contacto

Informação detalhada

Poder:	100-120W	Material do Chip:	InGaN,Bridgelux,Epileds
Modelo:	DIODO EMISSOR DE LUZ DA ESPIGA	Temperatura da cor:	6000-6500K,3500K,2800-7000k, espectro completo
Índice de renderização de cores (Ra):	80,90,95	Ângulo de visão (°):	140
Tensão:	32-36V	Inscrição:	luz de trilha, luz para baixo, luz de rua
Nome do Produto:	DIODO EMISSOR DE LUZ DA ESPIGA	Vida útil:	50000hours
Destacar:	Super High Lumen Chip LED Cob , Chip LED Cob 120W , Chip LED Cob CLU058

Descrição de produto

100W COB 120W LED CHIPS CLU058 bridlgeux 80w super high lumen 160lm/w Chips LED COB LM80 5 anos de garantia

Características DoLED espiga

1. Bom desempenho térmico e amplo canal quente.

2. O local é uniforme.

3. Economia de energia e proteção ambiental, alta eficiência luminosa.

4. Alto brilho, baixa deterioração de luz, polido.

5. Fácil de usar e fácil de instalar.

6. Forte capacidade antiestática.

Número da peça	Potência Típica (W)	CCT Nominal (K)	CRI	Fluxo Pulsado Mínimo (lm)	Fluxo Pulsado Típico (lm)	Tensão Típica (V)	Corrente nominal (mA)	Eficácia Típica (lm/W)
CL54351825P430E*7	115.2	3000 K	70	12336	13264	51.2	2250	160
CL54351825P435E*7	115.2	3500K	70	12490	13430	51.2	2250	162
CL54351825P440E*7	115.2	4000 K	70	12567	13513	51.2	2250	163
CL54351825P450E*7	115.2	5000 K	70	12721	13679	51.2	2250	165
CL54351825P457E*7	115.2	5700 K	70	12798	13761	51.2	2250	166
CL54351825P465E*7	115.2	6500 K	70	12721	13679	51.2	2250	165
CL54351825P422E*8	115.2	2200K	80	10485	11274	51.2	2250	136
CL54351825P427E*8	115.2	2700 K	80	11256	12103	51.2	2250	146
CL54351825P430E*8	115.2	3000 K	80	11565	12435	51.2	2250	150
CL54351825P435E*8	115.2	3500K	80	11719	12601	51.2	2250	152
CL54351825P440E*8	115.2	4000 K	80	11950	12850	51.2	2250	155
CL54351825P450E*8	115.2	5000 K	80	12027	12932	51.2	2250	156
CL54351825P457E*8	115.2	5700 K	80	12181	13098	51.2	2250	158
CL54351825P465E*8	115.2	6500 K	80	12027	12932	51.2	2250	156
CL54351825P422E*9	115.2	2200K	90	9329	10031	51.2	2250	121
CL54351825P427E*9	115.2	2700 K	90	10100	10860	51.2	2250	131
CL54351825P430E*9	115.2	3000 K	90	10408	11192	51.2	2250	135
CL54351825P435E*9	115.2	3500K	90	10562	11357	51.2	2250	137
CL54351825P440E*9	115.2	4000 K	90	10639	11440	51.2	2250	138
CL54351825P450E*9	115.2	5000 K	90	10794	11606	51.2	2250	140
CL54351825P457E*9	115.2	5700 K	90	10871	11689	51.2	2250	141

Vantagens competitivas:

A TYF é uma inovadora líder de mercado em LEDs flip-chip altamente integrados e de potência ultra-alta.

1. Forte força de P&D

* Uma forte equipe de P&D composta por mais de 40 engenheiros experientes.

* Laboratório credenciado pelo CNAS.

* Lançamento sazonal de novos produtos altamente competitivos.

* Lançamento revolucionário de uma gama completa de LEDs flip-chip cerâmicos altamente integrados e de alta potência.

120 W 100 W Chip LED Cob CLU058 Bridlgeux 80 W Super High Lumen Led Power 2

5.1 Informações de classificação de cores

Figura 1: Gráfico de caixas de teste no espaço de cores xy (condições de teste pulsadas, Tj = 25°C)

120 W 100 W Chip LED Cob CLU058 Bridlgeux 80 W Super High Lumen Led Power 4

CIE1931-x

Tabela 38: definições de compartimento de cores de elipse MacAdam de 2 etapas a 5 etapas para a linha principal de TYF CoB

Nominal CCT	Ponto central		EIXO MAIOR (a, b)			Elipse Anjo de rotação,θ
Nominal CCT	x	Y	2-Passos	3-Passos	5-Passos	Elipse Anjo de rotação,θ
2200K	0,5018	0,4153	(0,0048, 0,0027)	(0,0072, 0,0041)	(0,0120, 0,0067)	39,9
2500K	0,4806	0,4141	(0,0050, 0,0027)	(0,0076, 0,0041)	(0,0126, 0,0068)	53.1
2700k	0,4575	0,4101	(0,0053, 0,0027)	(0,0080, 0,0041)	(0,0133, 0,0068)	54.1
3000K	0,4338	0,4030	(0,0057, 0,0028)	(0,0086, 0,0042)	(0,0142, 0,0069)	53,7
3500K	0,4073	0,3917	(0,0062, 0,0028)	(0,0093, 0,0041)	(0,0155, 0,0069)	54,0
4000K	0,3818	0,3797	(0,0063, 0,0027)	(0,0093, 0,0042)	(0,0157, 0,0068)	53.4
5000K	0,3447	0,3553	(0,0054, 0,0024)	(0,0081, 0,0035)	(0,0135, 0,0059)	59,8
5700K	0,3290	0,3417	(0,0048, 0,0021)	(0,0072, 0,0032)	(0,0119, 0,0052)	58,8
6500K	0,3123	0,3282	(0,0044, 0,0018)	(0,0066, 0,0027)	(0,0110, 0,0045)	58.1

6.1 Tabela 39: Classificações Máximas

120 W 100 W Chip LED Cob CLU058 Bridlgeux 80 W Super High Lumen Led Power 6

Notas para a Tabela 39:

Conduza as matrizes em correntes mais altas, no entanto, a manutenção do lúmen pode ser reduzida.
A redução adequada da corrente deve ser observada para manter a temperatura da junção abaixo do máximo
A operação pulsada com uma corrente de acionamento de pico igual à corrente direta pulsada de pico declarada é aceitável se o tempo de ativação do pulso for ≤1ms por ciclo e o ciclo de trabalho for ≤10%
Os diodos emissores de luz não são projetados para serem acionados em tensão reversa e não produzirão luz sob essa condição.Classificação máxima fornecida apenas para referência.

120 W 100 W Chip LED Cob CLU058 Bridlgeux 80 W Super High Lumen Led Power 7

120 W 100 W Chip LED Cob CLU058 Bridlgeux 80 W Super High Lumen Led Power 8

Observações: 1. Todas as tolerâncias dimensionais são de ±0,2 mm, salvo indicação em contrário.2. Ponto de medição Tc no cátodo

CONDIÇÃO DE SOLDAGEM RECOMENDADA

Para solda manual.Por favor, use solda sem chumbo e a solda deve ser implementada usando um bit de solda em um

temperatura inferior a 350C, e deve ser concluído dentro de 3,5 segundos para uma terra.Nenhuma força externa deve ser aplicada

à peça de resina enquanto a soldagem é implementada.O próximo processo de soldagem deve ser realizado após o produto ter

voltar à temperatura ambiente.CUIDADO: CONTROLE DE TEMPERATURA

120 W 100 W Chip LED Cob CLU058 Bridlgeux 80 W Super High Lumen Led Power 10

120 W 100 W Chip LED Cob CLU058 Bridlgeux 80 W Super High Lumen Led Power 11

Embalagem e Rotulagem de Produtos
