Casa > Produtos> a C.A. conduziu o módulo> PWB de On Board Aluminum do motorista do módulo do diodo emissor de luz da C.A. de 3000K 4000K 6000K

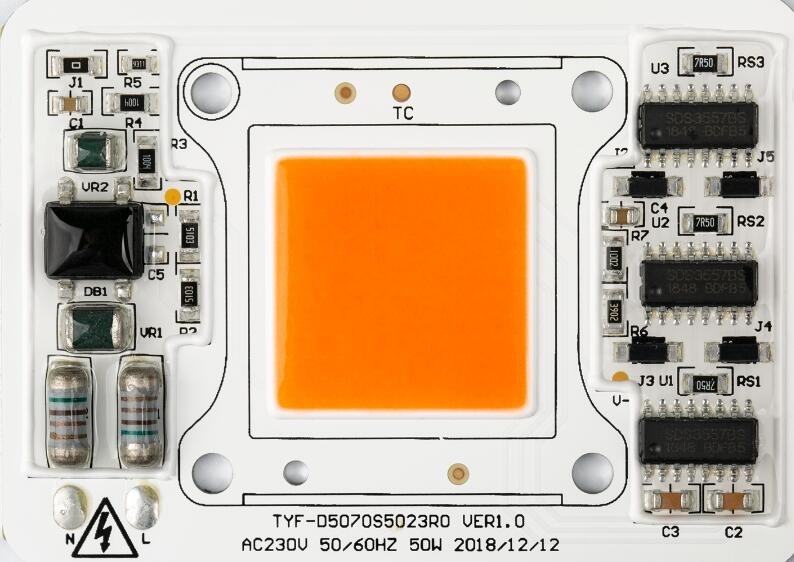

PWB de On Board Aluminum do motorista do módulo do diodo emissor de luz da C.A. de 3000K 4000K 6000K

3000K 4000K 6000K AC LED Module Driver On Board Aluminum PCB

Informação Básica

Lugar de origem:	Shenzhen, China
Marca:	TYF
Certificação:	CB CE

Quantidade de ordem mínima:	Negociação
Preço:	Negociável
Detalhes da embalagem:	Caixa

Melhor preço contacto

Informação detalhada

Tensão:	AC230V	Potência:	12w
CCT:	3000K 4000K 6000K	Cri:	80
Eficácia (lm/w):	120lm/w	Thd:	Módulo do diodo emissor de luz da C.A.
Escurecimento:	TRAIC
Destacar:	módulo do diodo emissor de luz da C.A. 4000K , Módulo LED de corrente alterna de 6000 K , módulo do diodo emissor de luz da C.A. 3000K

Descrição de produto

Parede interior de LED AC COBRefletoresAC230V 12W 3000K 4000K 6000K 70Ra 80Ra condutor a bordo PCB de alumínio

Características

• Pode ser ligado directamente à tensão da linha AC.
• O produto tem um elevado factor de potência e uma baixa distorção harmônica total.
• Oferece alto desempenho e brilho.
• O produto tem uma longa vida útil e uma elevada fiabilidade.
• Tem baixa interferência eletromagnética.
• O produto tem uma simples lista de materiais (BOM).
• É conforme com as normas CE e com os regulamentos ROHS e REACH.
• O produto é fácil de montar.

PWB de On Board Aluminum do motorista do módulo do diodo emissor de luz da C.A. de 3000K 4000K 6000K 0

DOB

X2-X5

X7-X8

X9-X10

X11-X12

X13X14

X15X16

X17

X18

X19

X20 X21X22

①

②

③

④

⑤

⑥

⑦

⑧

⑨

⑩

⑾

⑿

⒀

Código do produto

Cliente

Código

Código IC

Potência

Código

Código de tensão

Número de série.

LED

Código

CCT

Código

SDCM

Código CRI

Luminância

Anos

Mês

Série

Não.

Código do módulo

Código do caso

Número de série.

1) código do produto: C=Módulo do cliente D=Módulo próprio

2) Código do cliente e código do módulo: se 1=C, então 4 dígitos para o código do cliente, caso contrário, para o código do próprio módulo

3) Código IC: um carácter para o IC

4) Código de energia:

Código de energia
01 ¢ 99W	100 W	120 W	150 W	200 W	250 W	300 W	350 W	400 W	450 W	500 W
01-99	A0	B0	C0	D0	E0	F0	G0	H0	J0	K0

5) Código de tensão:11=110V,12=120V,22=220V,23=230V

6) Código TCC

Código CCT ((K)

1800

2000

2200

2400

2500

2700

2900

3000

3200

3400

3500

3700

4000

4300

4500

4800

5000

5500

5800

6300

6000

6500

7000

PWB de On Board Aluminum do motorista do módulo do diodo emissor de luz da C.A. de 3000K 4000K 6000K 1

PWB de On Board Aluminum do motorista do módulo do diodo emissor de luz da C.A. de 3000K 4000K 6000K 2

PWB de On Board Aluminum do motorista do módulo do diodo emissor de luz da C.A. de 3000K 4000K 6000K 3

Características eléctricas e ópticas (Ta=25°C) Quadro 2-1

Ponto de referência	SÍMBOLO	UNIT	VALOR TÍPICO
Voltagem de entrada	Vinho	V	230
Corrente de entrada	Se	mA	52.5
Frequência de funcionamento	F	Hz	50/60
Potência de entrada	P	W	12
Fator de potência	PF	Percentagem	0.95
Distorção Harmônica Total	THD	Percentagem	17 %
Tipo de atenuação	ARN- Não.TRIAC □ PWM □ 0-10V □ DALI□DMX □ Inteligente □ Outro
Capacidade de sobretensão	Versus	KV	0.8
Força elétrica ((AC)	Ve	KV	-
Temperatura de operação/casca	Ta/Tc	°C	25/85
Parâmetros de LED	COB
Fluxo luminoso	Φv	- Não.	1445
Eficiência luminosa	nv	Lm/w	120
Temperatura da cor	CCT	K	4068
Índice de Rendagem de Cor	Ra/CRI	Percentagem	80.5
Distribuição da luz	-	-	-
Ângulo de visão	2θ 1/2	- Desculpe.	-

Propriedades ópticas

Reservatórios de cromaticidade

Para cada quadrângulo ANSI para a faixa CCT de 2700K a 6500K, o TYF fornece 5 Bins e 3 Bins.

Quadro 4-1 5 - Reservatórios

PWB de On Board Aluminum do motorista do módulo do diodo emissor de luz da C.A. de 3000K 4000K 6000K 4

CCT	Passos	Cx	Cy	a)	b	theta
2700K	5	0.4578	0.4101	0.01350	0.00700	53.70
3000K	5	0.4338	0.403	0.01390	0.00680	53.22
3500K	5	0.4073	0.3917	0.01545	0.00690	54.00
4000K	5	0.3818	0.3797	0.01565	0.00670	53.72
5000K	5	0.3447	0.3553	0.01370	0.00590	59.62
5700K	5	0.3287	0.3417	0.01243	0.00533	59.09
6000K	5	0.3123	0.3282	0.01115	0.00475	58.57

Quadro 4-2 - Reservatórios de três etapas

CCT	Passos	Cx	Cy	a)	b	theta
2700K	3	0.4578	0.4101	0.00810	0.00420	53.70
3000K	3	0.4338	0.403	0.00834	0.00408	53.22
3500K	3	0.4073	0.3917	0.00927	0.00414	54.00
4000K	3	0.3818	0.3797	0.00939	0.00402	53.72
5000K	3	0.3447	0.3553	0.00822	0.00354	59.62
5700K	3	0.3287	0.3417	0.00746	0.00320	59.09
6000K	3	0.3123	0.3282	0.00669	0.00285	58.57

Curvas elétricas e ópticas típicas

Figura 4-2-1 Potência relativa versus tensão, T_a)= 25°C

PWB de On Board Aluminum do motorista do módulo do diodo emissor de luz da C.A. de 3000K 4000K 6000K 5

Figura 4-2-3 Padrão radiante, T_a)= 25°C

PWB de On Board Aluminum do motorista do módulo do diodo emissor de luz da C.A. de 3000K 4000K 6000K 6

PWB de On Board Aluminum do motorista do módulo do diodo emissor de luz da C.A. de 3000K 4000K 6000K 7

Ponto de referência	SÍMBOLO	UNIT	Valor
Dispersão do Poder	Pd	W	12
Corrente AC ((RMS)	Se	mA	52.5
Voltagem AC ((RMS)	Vinho	V	200 ~ 240
Temperatura da junção do LED	Tj-LED	°C	110
Temperatura da junção do IC	Tj-IC	°C	150
Temperatura superior do IC IC	Não.	°C	100
Resistência térmica LED (ponto de junção/soldagem)	Rthj-s	°C/W	20
Resistência térmica do IC (ponto de junção/soldagem)	Rthj-s	°C/W	-
Temperatura de funcionamento	Em cima	°C	-20~+85
Temperatura de armazenamento	T	°C	-30~+100
Sensibilidade ESD (HBM)	Vesd	KV	± 2
Temperatura de solda ((Refluxo)	- Não.	°C	-
Temperatura de solda ((Mão)	- Não.	°C	350 3S

PWB de On Board Aluminum do motorista do módulo do diodo emissor de luz da C.A. de 3000K 4000K 6000K 8

PWB de On Board Aluminum do motorista do módulo do diodo emissor de luz da C.A. de 3000K 4000K 6000K 9

Notas:

1) Todas as dimensões são em milímetros.

2)Escala: Nenhuma

PWB de On Board Aluminum do motorista do módulo do diodo emissor de luz da C.A. de 3000K 4000K 6000K 10

TYF Opto. Produtos de módulos LED, embalados em bandejas de plástico, de acordo com diferentes tamanhos, XX PCs por bandeja de plástico, conforme mostrado a seguir.para evitar a pressão externa, escolha um saco de bolhas diferente, de acordo com o tamanho do produto em cada embalagem de produtos XX, o produto embalado será armazenado sob a forma de caixa e selado, como mostrado a seguir.

1) xx PCS de módulos LED por bandeja 4) Informações sobre a caixa e embalagem

2) Empilhadeira e gravação, módulo LED XX bandejas e 1 bandeja-fantasma adicional cada Adicionar gel de sílica (1 cada) no topo da bandeja

3) Embalagem de vedação

PWB de On Board Aluminum do motorista do módulo do diodo emissor de luz da C.A. de 3000K 4000K 6000K 11
